Стрелец-ПРО / Устройства дымоудаления и пожаротушения

Устройства дымоудаления и пожаротушения

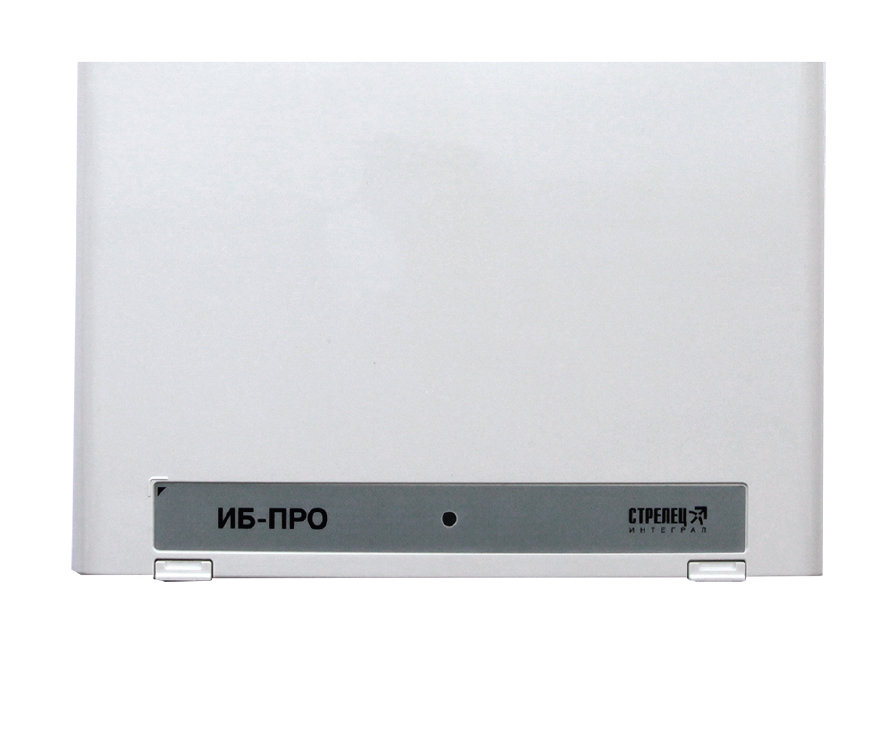

ИБ-ПРО

ИБ-ПРО

Модуль исполнительный радиоканальный


Предназначен:
Для управления:
  • устройствами автоматики посредством релейного выхода;
  • клапанами противодымной защиты (соответствие ГОСТ Р 53325-2012).
Управление осуществляется по команде от приемно-контрольного устройства радиосистемы «Стрелец-ПРО».

Особенности:
  • Контроль линии на КЗ и обрыв
  • Силовое реле 8А, 220В
  • Дальность радиосвязи 1200 м
  • Диапазон рабочих температур -30..+55 °C

ИБ-ПРО.pdf

Размер файла: 308.18 кб

Скачать

Шкафы управления.pdf

Размер файла: 843.16 кб

Скачать

Исполнительный блок ИБ-ПРО

Обработка видео...

Исполнительный блок ИБ-ПРО: монтаж и программирование

Обработка видео...

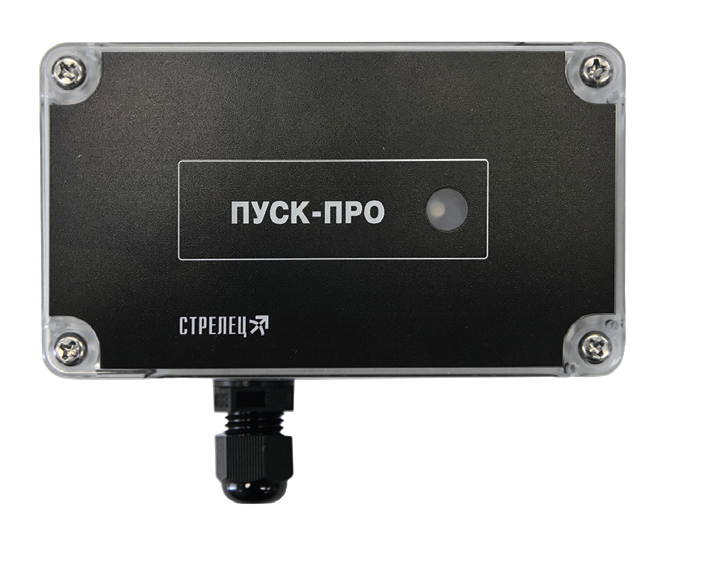

ПУСК-ПРО

ПУСК-ПРО

Модуль исполнительный радиоканальный


Предназначен:
Для активации модулей пожаротушения по команде от приемно-контрольного устройства.

Особенности:
  • Работа в единой радиосети с пожарными извещателями и оповещателями
  • Максимальный пусковой ток - 1А
  • Длительность пускового импульса - 500 мс
  • Контроль линии с модулем пожаротушения на КЗ и обрыв
  • Диапазон рабочих температур - 30...+55 °C

ПУСК-ПРО.pdf

Размер файла: 338.47 кб

Скачать

ПУСК-ПРО

Клапан-ПРО 220

Блок исполнительный радиоканальный


Предназначен:
Для управления противопожарными клапанами, клапанами дымоудаления и другими исполнительными устройствами с управляющим напряжением 220 В. Управление осуществляется по централизованным командам радиосистемы "Стрелец-ПРО".

Особенности:
  • Гальваническая развязка силовой исполнительной части и низковольтной коммуникационной части
  • Контроль линии до нагрузки
  • Контроль вводов управляющего напряжения 220 В
  • Вход FLT: неисправность, дистанционный пуск, блокировка
  • Входы контроля состояния автоматики: дежурное/защитное положение
  • Вход и кнопка тестовой активации
  • Дальность связи 1200 м
  • Диапазон рабочих температур -30..+55 °C

Клапан-ПРО 220.pdf

Размер файла: 330.70 кб

Скачать

ПУСК-ПРО

Клапан-ПРО 24

Блок исполнительный радиоканальный


Предназначен:
Для управления противопожарными клапанами, клапанами дымоудаления и другими исполнительными устройствами с управляющим напряжением 24 В. Управление осуществляется по централизованным командам радиосистемы "Стрелец-ПРО".

Особенности:
  • Контроль линии до нагрузки
  • Контроль вводов управляющего напряжения 24 В
  • Вход FLT: неисправность, дистанционный пуск, блокировка
  • Входы контроля состояния автоматики: дежурное/защитное положение
  • Вход и кнопка тестовой активации
  • Дальность связи 1200 м
  • Диапазон рабочих температур -30..+55 °C

Клапан-ПРО 24.pdf

Размер файла: 413.69 кб

Скачать

ПУСК-ПРО

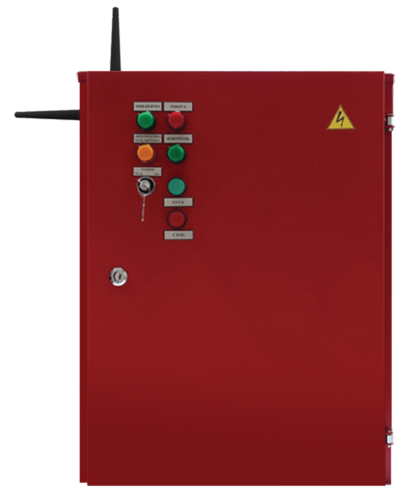

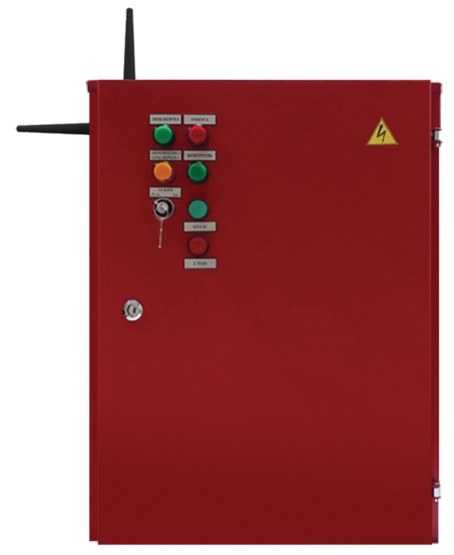

ШУВ-ПРО

Шкаф управления вентиляторами противодымной защиты


Предназначен:
Для управления вентиляторами противодымной защиты.

Особенности:
  • Работа по радиоканалу с приёмно-контрольными устройствами "Стрельца-ПРО" в составе ИСБ "Стрелец-Интеграл";
  • Работа в автоматическом и ручном режиме;
  • Контроль и отображение состояния автоматики на встроенных световых индикаторах;
  • Управление любым типом привода клапана, связанного с вентилятором: реверсивный, электромеханический, электромагнитный.

Модификации:
1. Шкафы управления вентилятором / шкафы с ЧП в комплекте
  • ШУВ-ПРО (0.55/230)
  • ШУВ-ПРО (1.5/400) и ШУВ-ПРО (ЧП)
  • ШУВ-ПРО (3/400) и ШУВ-ПРО (3/400/ЧП)
  • ШУВ-ПРО (5.5/400) и ШУВ-ПРО (5.5/400/ЧП)
  • ШУВ-ПРО (7.5/400) и ШУВ-ПРО (7.5/400/ЧП)
  • ШУВ-ПРО (11/400) и ШУВ-ПРО (11/400/ЧП)
  • ШУВ-ПРО (15/400) и ШУВ-ПРО (15/400/ЧП)
  • ШУВ-ПРО (18.5/400) и ШУВ-ПРО (18.5/400/ЧП)
  • ШУВ-ПРО (22/400) и ШУВ-ПРО (22/400/ЧП)
  • ШУВ-ПРО (30/400) и ШУВ-ПРО (30/400/ЧП)
  • ШУВ-ПРО (37/400) и ШУВ-ПРО (37/400/ЧП)
2. Шкафы управления одним вентилятором и электрокалорифером /шкафы с ЧП в комплекте
  • ШУВ-ПРО (0.55/230/ЭК/4.5/400)
  • ШУВ-ПРО (0.55/230/ЭК/6/400)
  • ШУВ-ПРО (0.55/230/ЭК/12/400)
  • ШУВ-ПРО (0.55/230/ЭК/27/400)
  • ШУВ-ПРО (1.5/400/ЭК/4.5/400) и ШУВ-ПРО (1.5/400/ЭК/4.5/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/6/400) и ШУВ-ПРО (1.5/400/ЭК/6/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/12/400) и ШУВ-ПРО (1.5/400/ЭК/12/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/16.5/400) и ШУВ-ПРО (1.5/400/ЭК/16.5/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/21/400) и ШУВ-ПРО (1.5/400/ЭК/21/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/27/400) и ШУВ-ПРО (1.5/400/ЭК/27/400/ЧП)
  • ШУВ-ПРО (1.5/400/ЭК/33/400) и ШУВ-ПРО (1.5/400/ЭК/33/400/ЧП)

ШУВ-ПРО.pdf

Размер файла: 467.33 кб

Скачать

ПУСК-ПРО

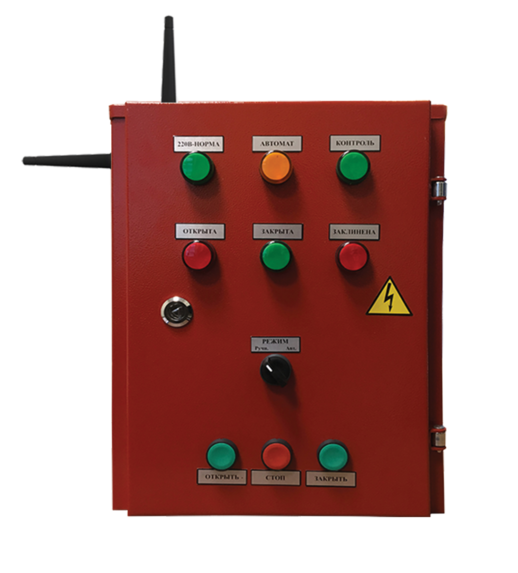

ШУЗ-ПРО

Шкаф управления электроприводами задвижек


Предназначен:
Для автоматического управления электроприводами задвижек автоматических установок пожаротушения и систем внутреннего противопожарного водопровода, входящих в состав системы противопожарной защиты объекта.

Особенности:
  • Работа по радиоканалу с приёмно-контрольными устройствами "Стрельца-ПРО" в составе ИСБ "Стрелец-Интеграл";
  • Работа в автоматическом, ручном режиме и в режиме "Неисправность";
  • Контроль и отображение состояния автоматики на встроенных световых индикаторах;

Модификации:
  • ШУЗ-ПРО (0.55/230) - шкаф управления одной пожарной электрозадвижкой (для однофазных двигателей)
  • ШУЗ-ПРО (1.5/400) - шкаф управления одной пожарной электрозадвижкой (для трёхфазных двигателей)

ШУЗ-ПРО.pdf

Размер файла: 467.33 кб

Скачать

ПУСК-ПРО

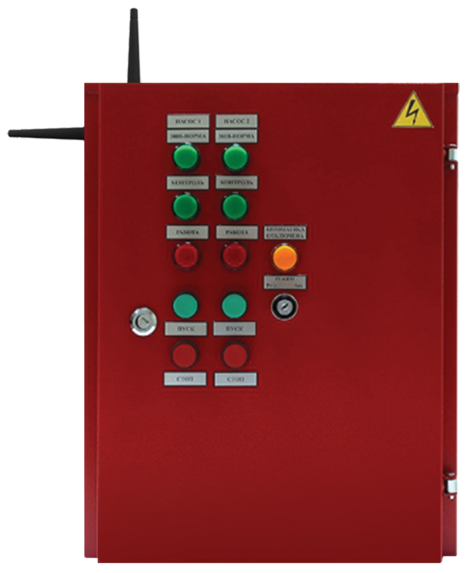

ШУПН-ПРО

Шкаф управления электромоторами пожарных насосов систем внутреннего противопожарного водопровода


Предназначен:
Для управления электродвигателями насосов внутреннего противопожарного водопровода

Особенности:
  • Работа по радиоканалу с приёмно-контрольными устройствами "Стрельца-ПРО" в составе ИСБ "Стрелец-Интеграл";
  • Работа в автоматическом и ручном режиме;
  • Контроль и отображение состояния автоматики на встроенных световых индикаторах.

Модификации:
  • ШУПН-ПРО (1.5/400) - мощность электродвигателя до 1,5 кВт
  • ШУПН-ПРО (3/400) - мощность электродвигателя до 3 кВт
  • ШУПН-ПРО (5.5/400) - мощность электродвигателя до 5,5 кВт
  • ШУПН-ПРО (7.5/400) - мощность электродвигателя до 7,5 кВт
  • ШУПН-ПРО (11/400) - мощность электродвигателя до 11 кВт
  • ШУПН-ПРО (15/400) - мощность электродвигателя до 15 кВт

ШУПН-ПРО.pdf

Размер файла: 467.33 кб

Скачать
