КОНСПЕКТ УЧЕБНОГО КУРСА

Монтаж "Стрельца-ПРО"

Самый простой и быстрый монтаж на рынке!

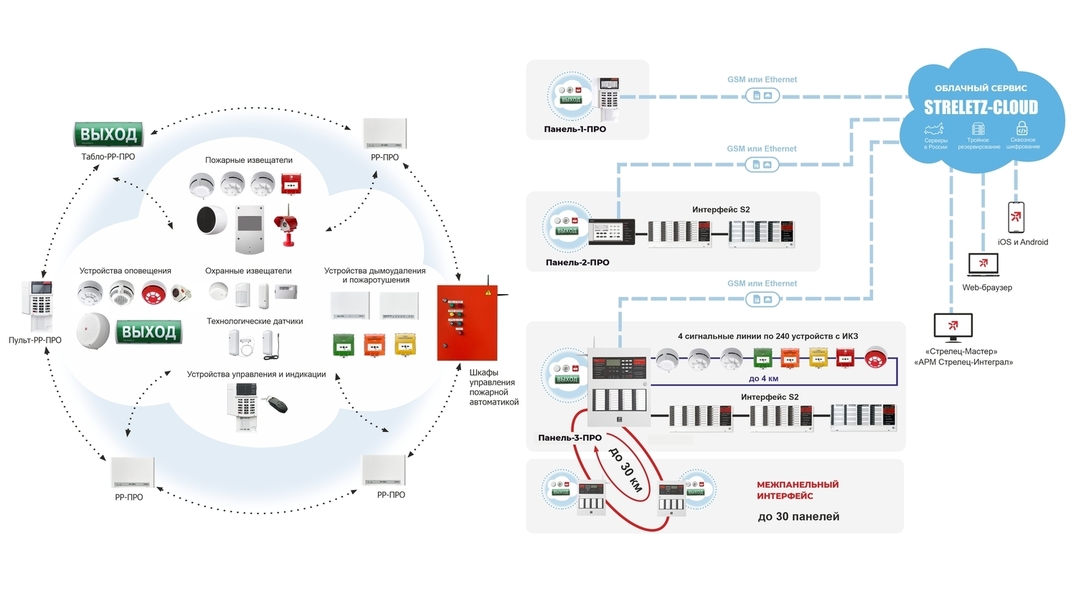

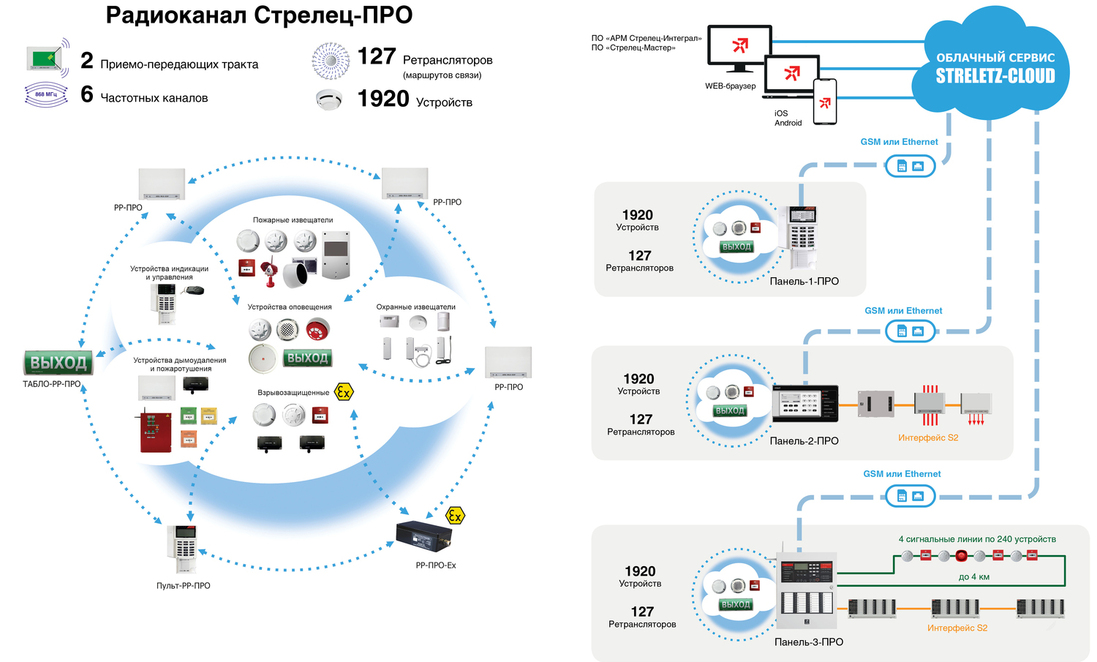

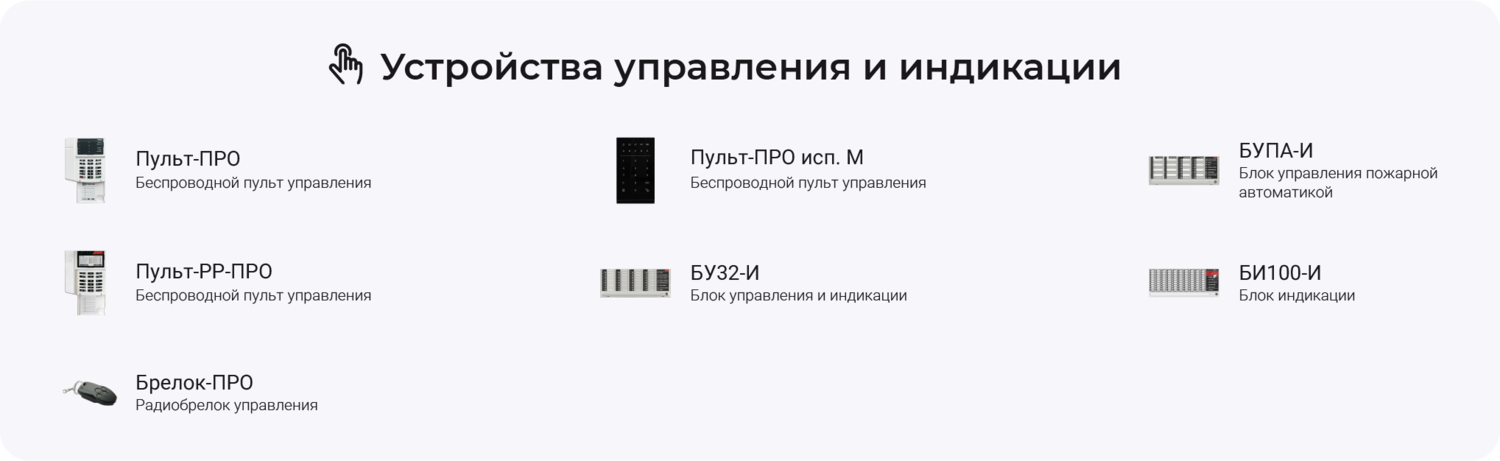

Структура ИСБ "Стрелец-Интеграл"

icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_eTJ78uBM.png
1. Нормы

Новый ГОСТ Р 59638-2021. Новые требования к проведению и приемке монтажных работ
icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_WrrVeH4n.png
2. Техника

Монтаж устройств "Стрельца-ПРО". Методические рекомендации монтажнику.

icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_B4T84Cyd.png
3. Экономика

Почему монтировать на радиоканале значительно выгоднее?

НОРМЫ

1.1. Новые требования к проведению и приемке монтажных работ

Стрелец ПРО – уверенность в работе

Обработка видео...

Новый ГОСТ Р 59638-2021


15 сентября 2021 года вступил в силу новый ГОСТ Р 59638-2021 «Системы пожарной сигнализации. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность».

Новые нормы грамотно регламентируют проведение и приемку монтажных работ, но создают новые препятствия для использования проводных систем.

Требования ГОСТ Р 59638-2021 к проводным и радиосистемам

ТЕХНИКА

2.1. Порядок монтажа

1.Приёмка документации, объекта, входной контроль
2.Установка беспроводных элементов (в т.ч. ИБ1-ПРО и Клапан-ПРО)
3.Монтаж кабельных трасс
4.Монтаж ретрансляторов и блоков питания
5.Проверка уровней связи
6.Подключение элементов автоматики
7.Монтаж и подключение приборов пожарного поста
8.Пусконаладочные работы
ТЕХНИКА

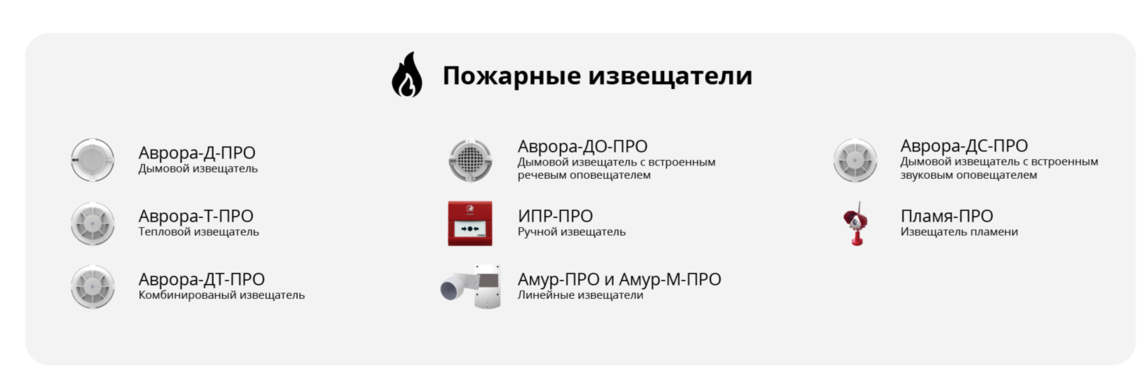

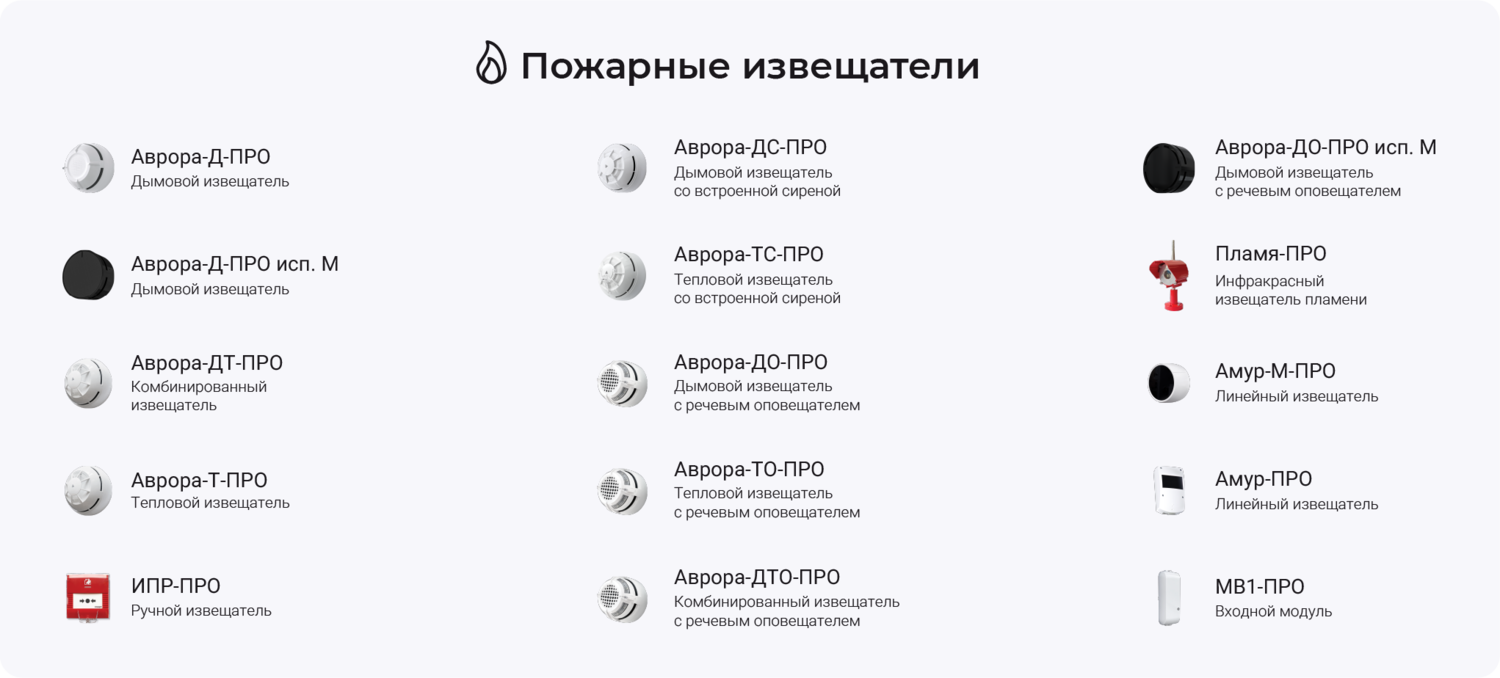

2.2. Монтаж пожарных извещателей

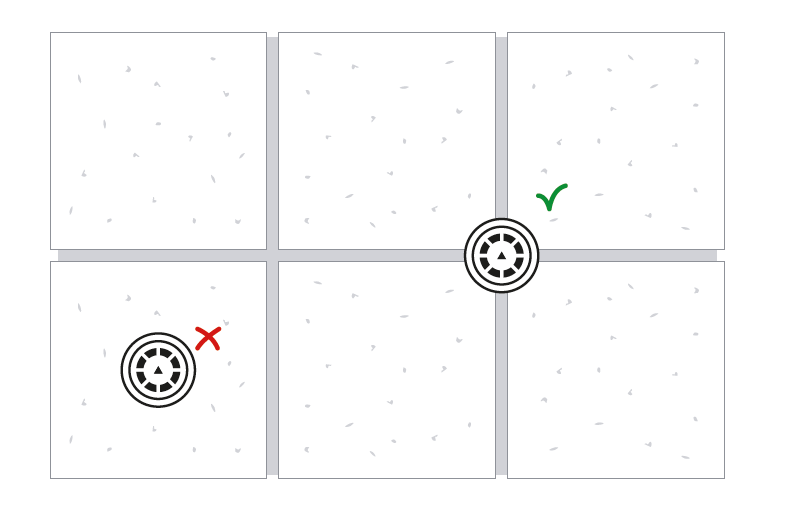

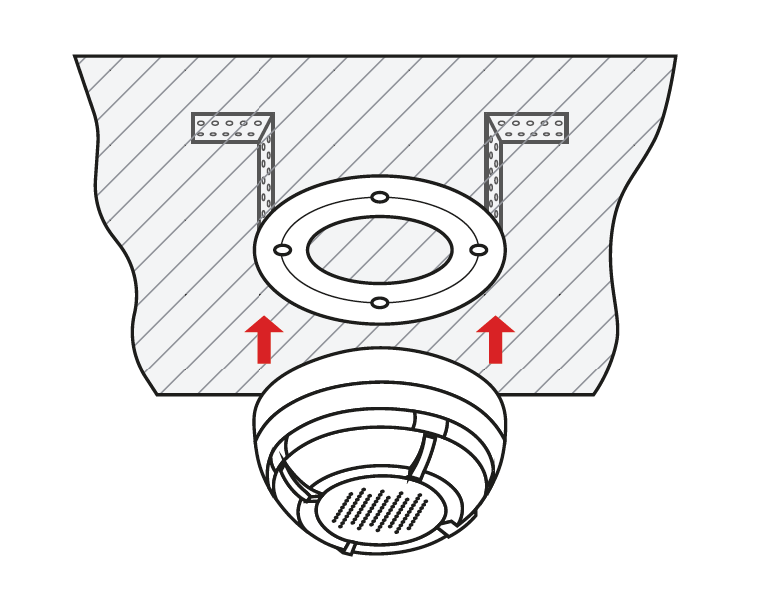

Рекомендации по монтажу

Извещатель "Аврора": Квадратная решетка
Извещатель "Аврора": Треугольная решетка
Монтаж "Амур-ПРО"
Монтаж "ИПР-ПРО"
ТЕХНИКА

Пособие по монтажу пожарных извещателей

Монтаж ИП.pdf

Размер файла: 662.58 кб

Скачать

ТЕХНИКА

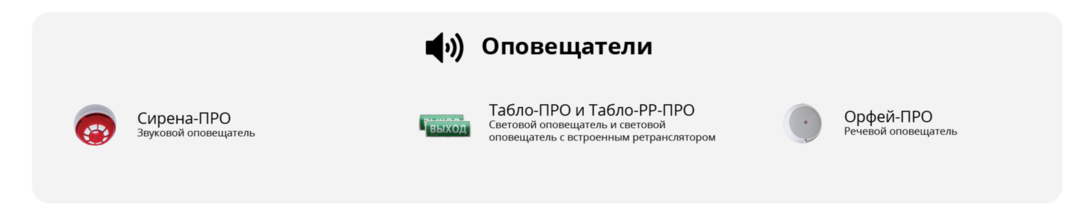

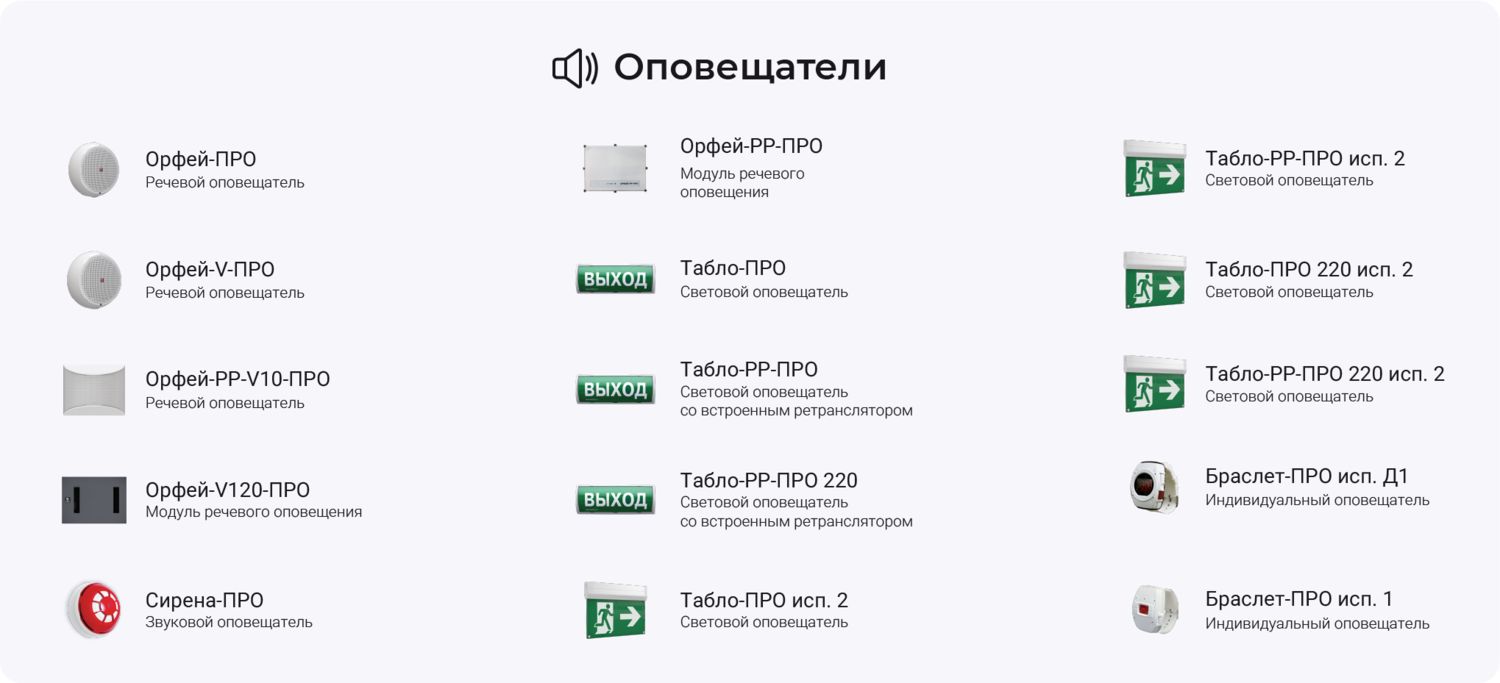

2.3. Монтаж устройств оповещения

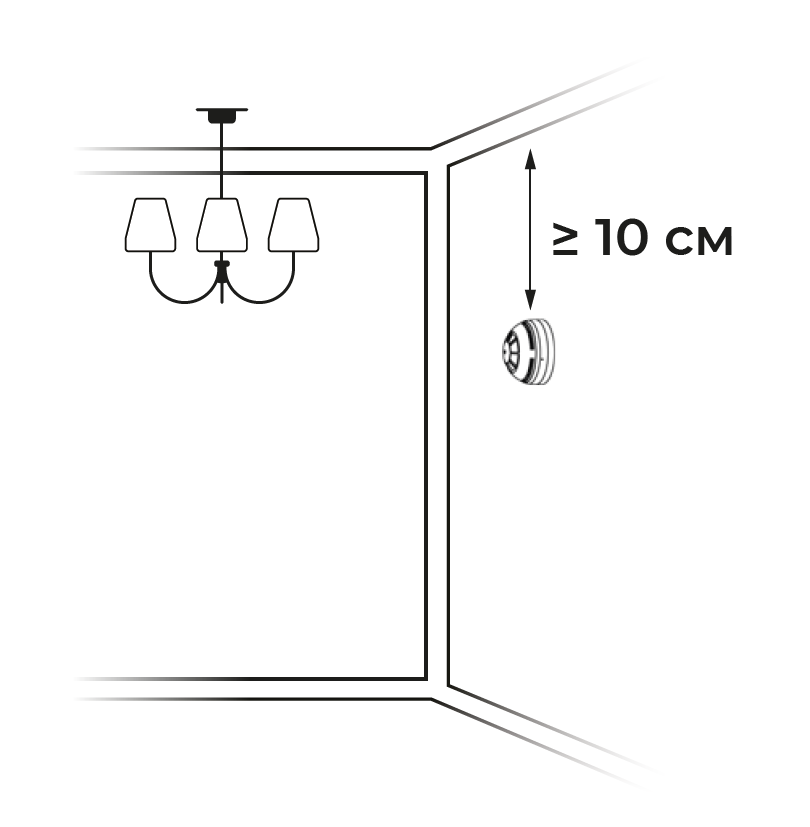

Рекомендации по монтажу

Установка "Орфей-ПРО" и "Табло-ПРО"
ТЕХНИКА

Пособие по монтажу оповещателей

ТЕХНИКА

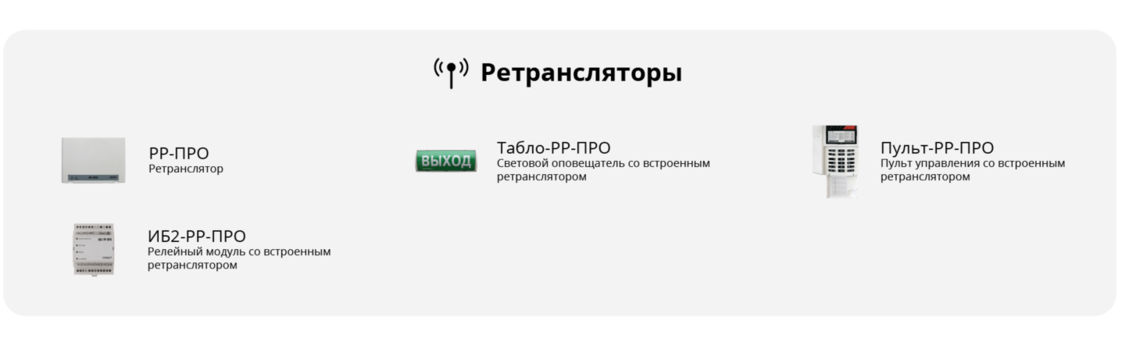

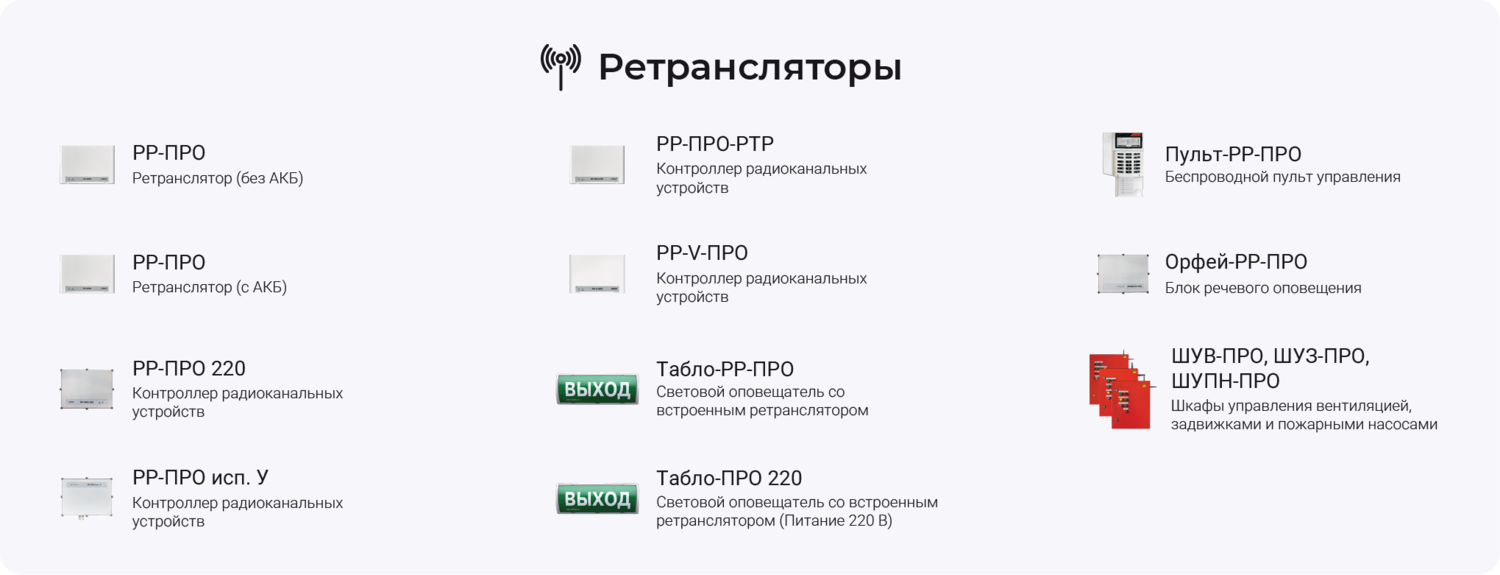

2.4. Монтаж ретрансляторов

Монтаж ретрансляторов в "Стрельце-ПРО"

Обработка видео...


В данном видео рассмотрены виды ретрансляторов радиосистемы "Стрелец-ПРО" и особенности функционирования этих приборов, которые нужно учитывать при их установке.

Рекомендации по монтажу

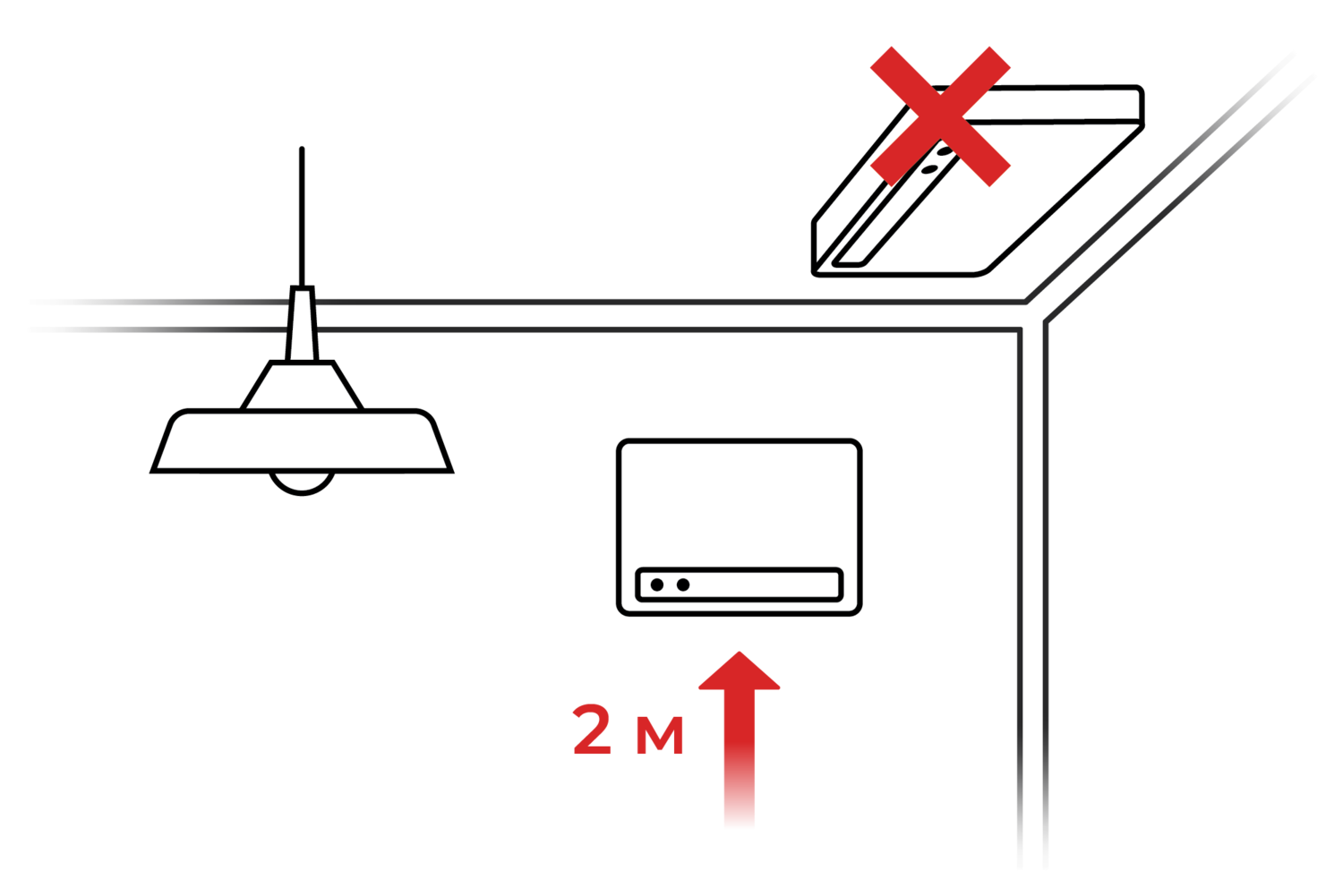

Устанавливайте ретрансляторы на высоту не менее 2 метра

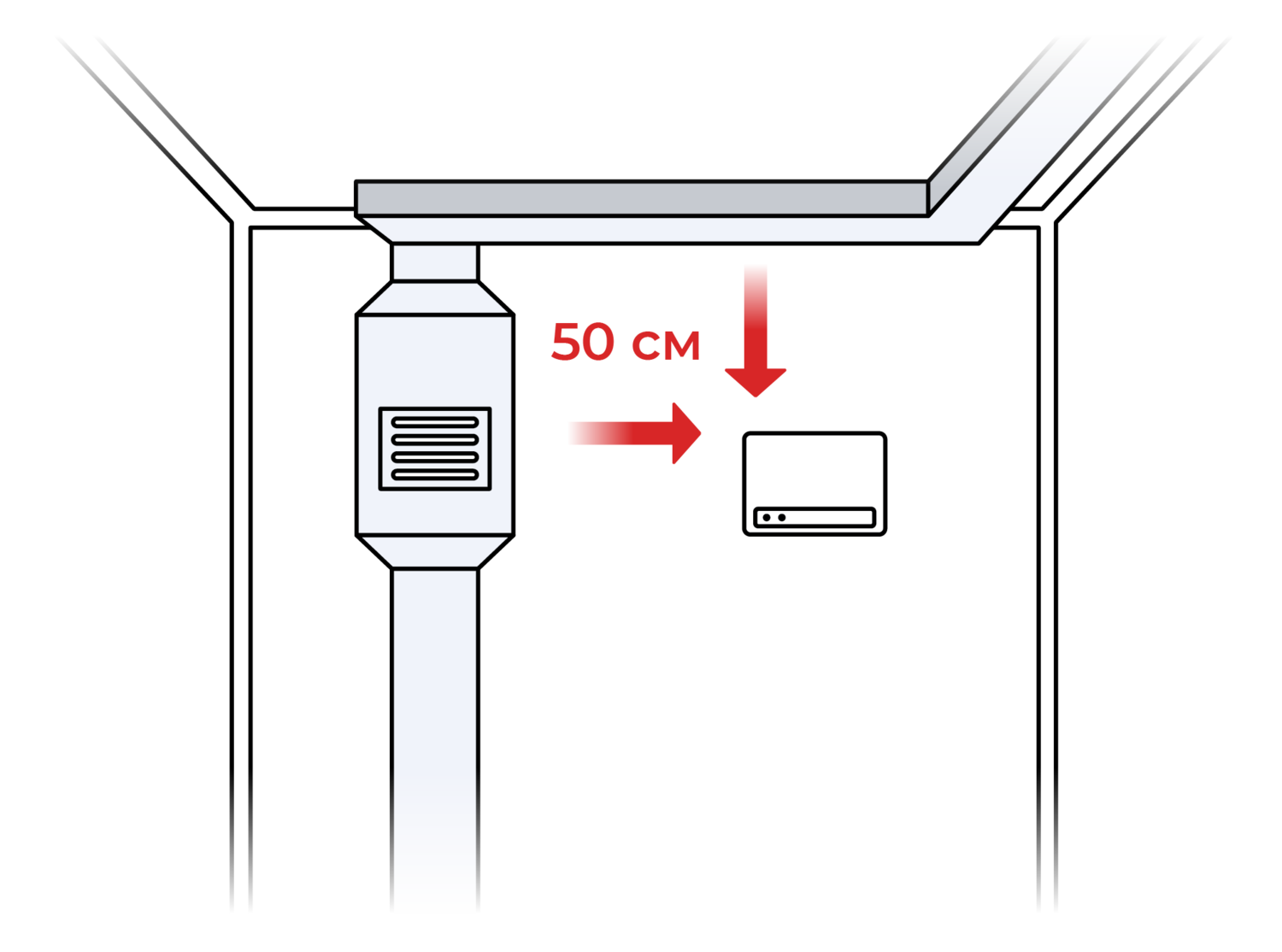

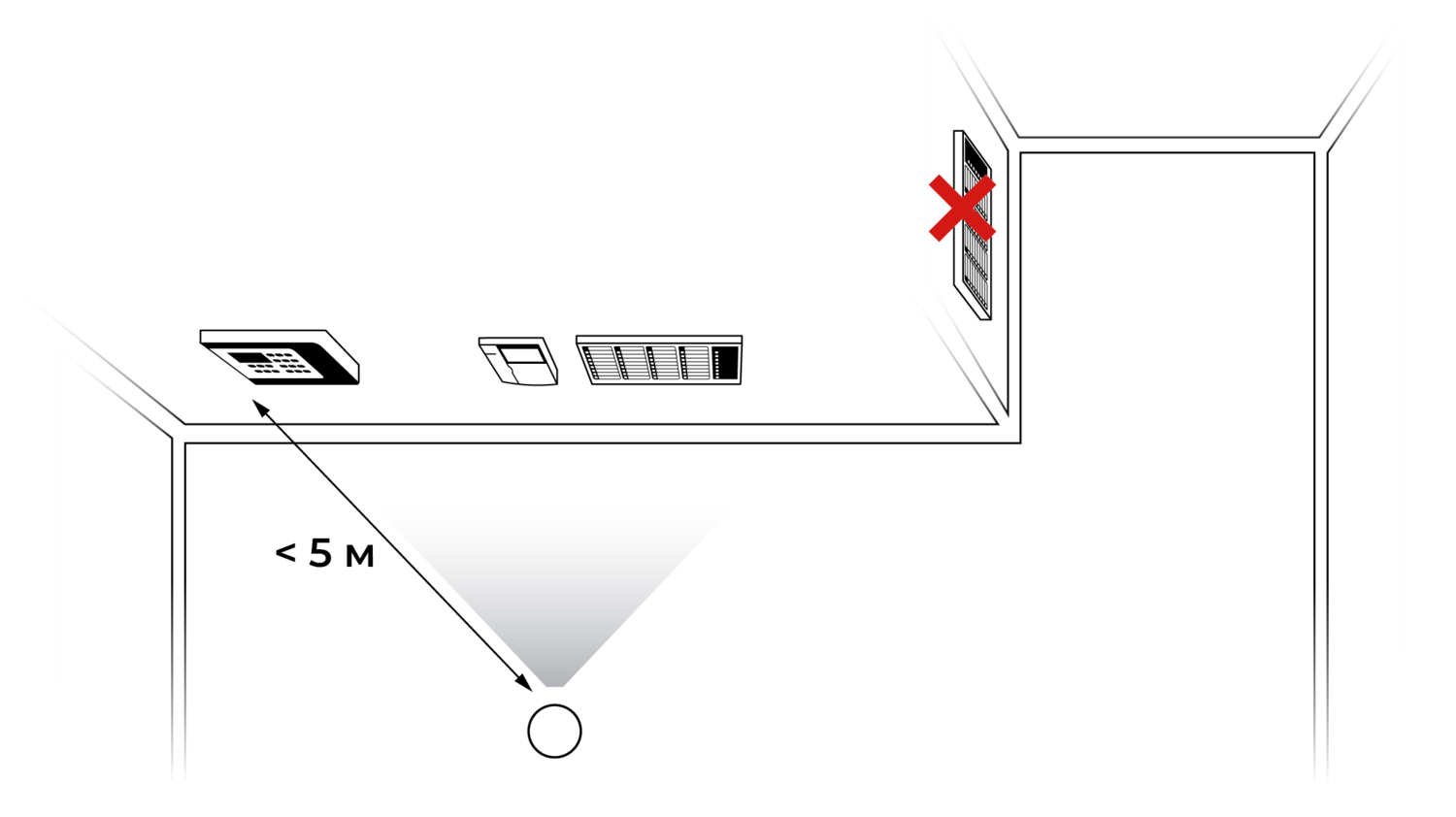

Устанавливайте беспроводные устройства на расстоянии 0,5 метра от крупногабаритных металлоконструкций

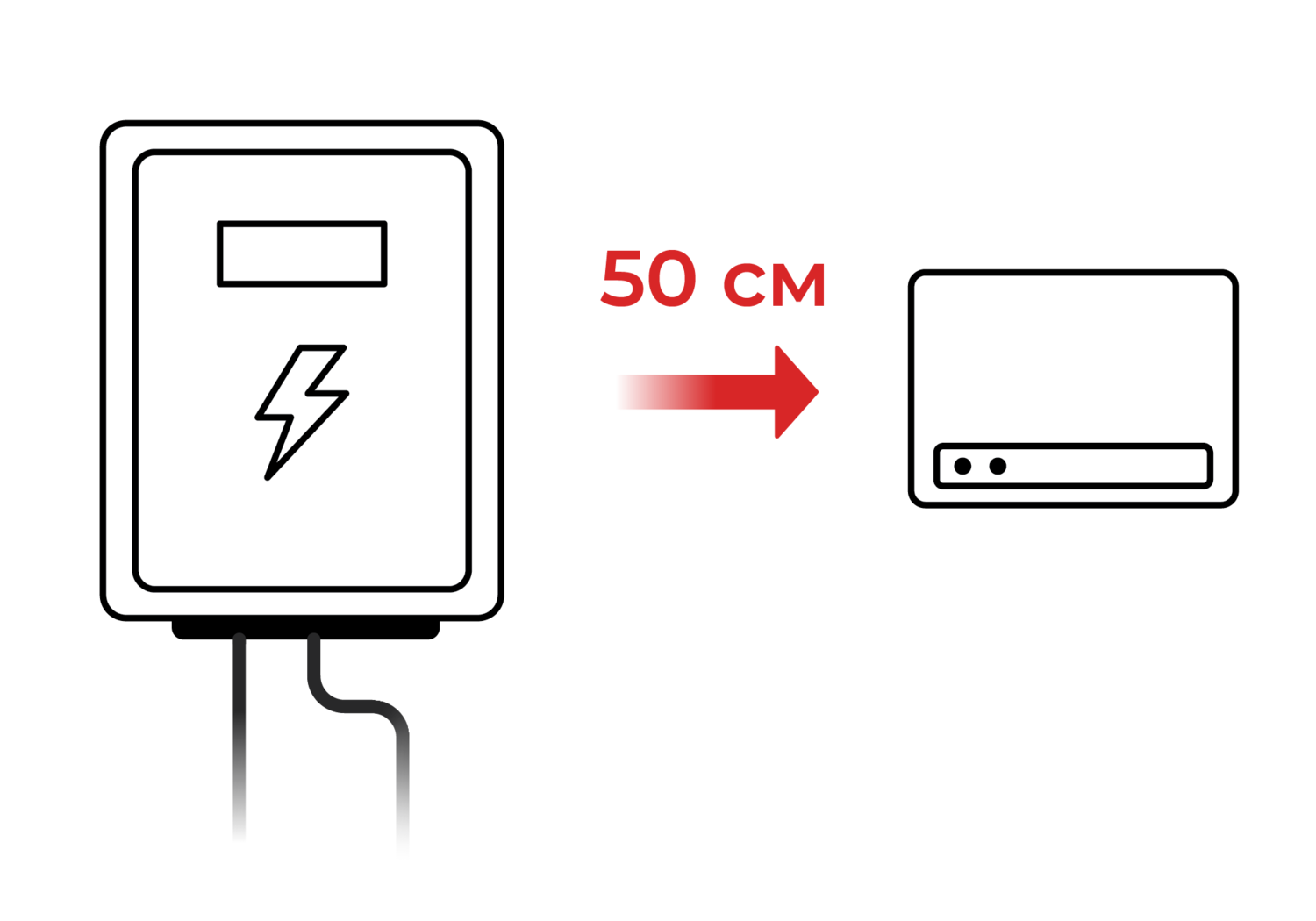

Соблюдайте расстояние в 0,5 метра от электрооборудования и силовых кабельных линий

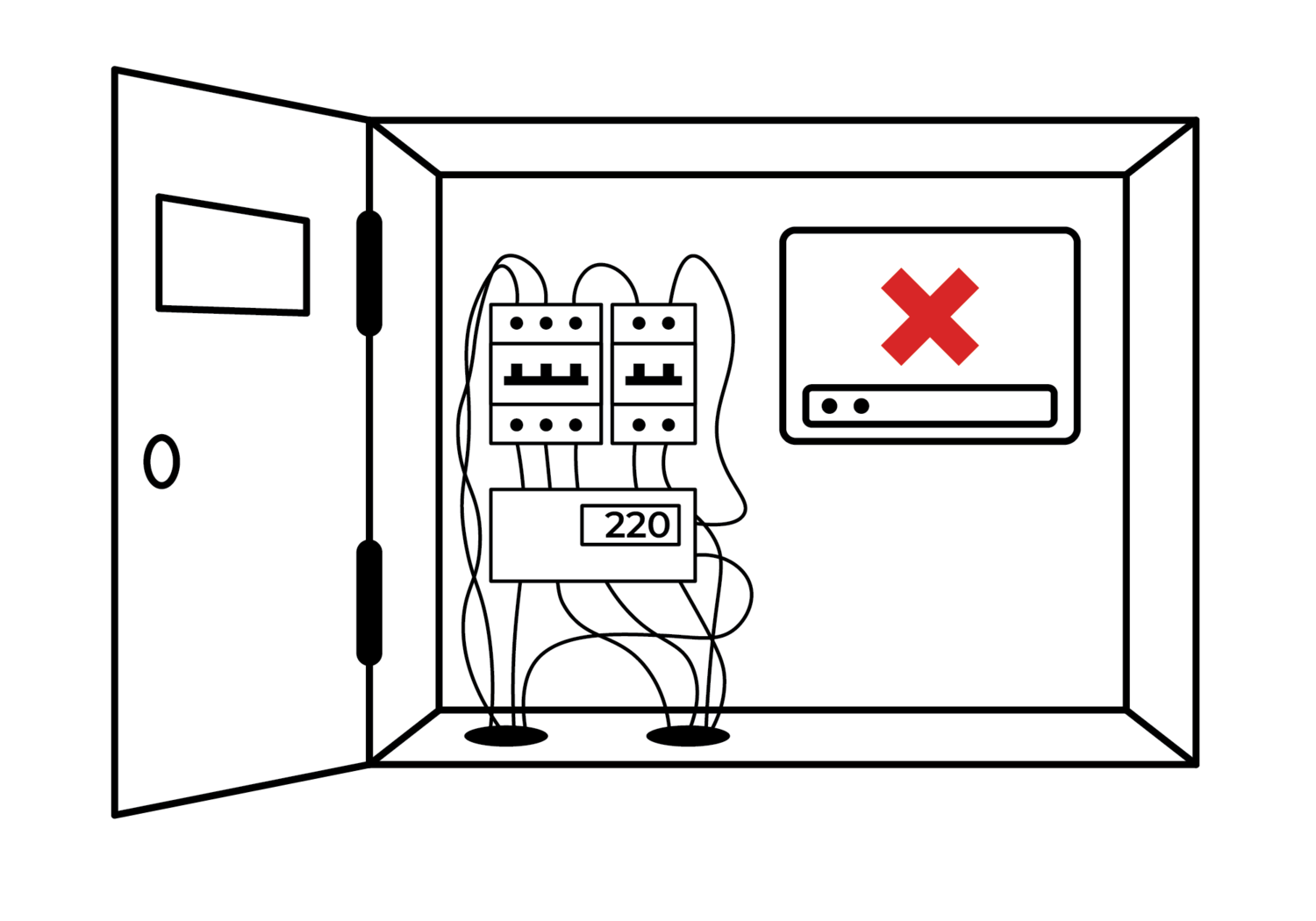

Не устанавливайте приборы внутри металлических шкафов
Если есть необходимость установки ретранслятора внутри металлической конструкции, то вместо штатных антенн можно подключить выносные. Антенны должны быть совместимы с частотным диапазоном 864-869 МГц и подключаться к прибору 50-омным коаксиальным кабелем.
Не оставляйте запас кабеля внутри корпусов ретрансляторов

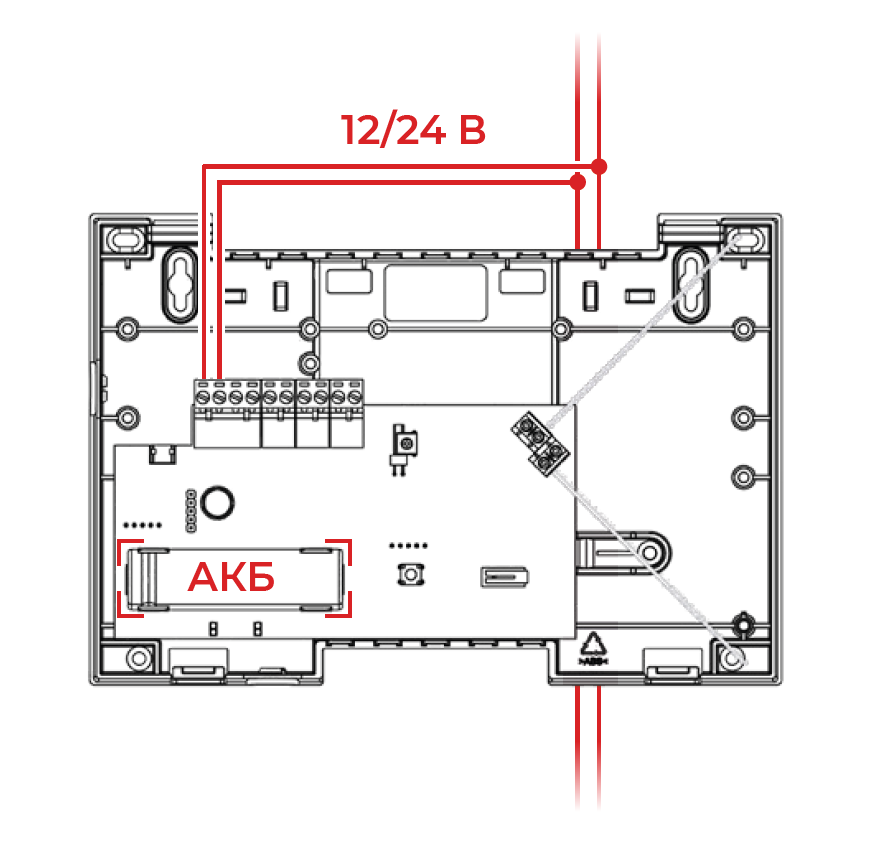

Питание ретрансляторов

Каждый ретранслятор можно оснастить отдельным блоком питания. В этом случае используйте БП-12/0,5. Приборы соединяются друг с другом при помощи защёлок и образуют единый корпус. Это решение не требует подключения дополнительной линии питания, а также обеспечивает простой монтаж и эстетичный внешний вид.
При подключении нескольких ретрансляторов к одному блоку питания используйте исполнение РР-ПРО со встроенным аккумулятором. Аккумуляторная батарея обеспечивает резервирование питания, а значит, дополнительная линия питания здесь тоже не потребуется. Табло-РР-ПРО также имеет аккумулятор и запитывается аналогичным образом.

Контроль уровней связи с устройствами "Стрельца-ПРО"

При установке ретрансляторов необходимо удостовериться, что у каждого устройства несколько маршрутов доставки сигналов либо один маршрут, но с устойчивой связью на оценку 4 или 5. Для такого анализа используется вкладка "Качество связи" в ПО "Стрелец-Мастер" или "АРМ Обслуживания".

Все нюансы работы с программным обеспечением мы освещаем на отдельном курсе по программированию "Стрельца-ПРО".
ТЕХНИКА

Пособие по монтажу ретрансляторов

ТЕХНИКА

2.5. Монтаж ППКП

Контроллер радиоканальных устройств Панель-1-ПРО

Обработка видео...

Видеообзор "Панель-1-ПРО"
Контроллер радиоканальных и проводных устройств Панель-2-ПРО

Обработка видео...

Видеообзор "Панель-2-ПРО"
Контроллер радиоканальных и проводных устройств Панель-3-ПРО

Обработка видео...

Видеообзор "Панель-3-ПРО"

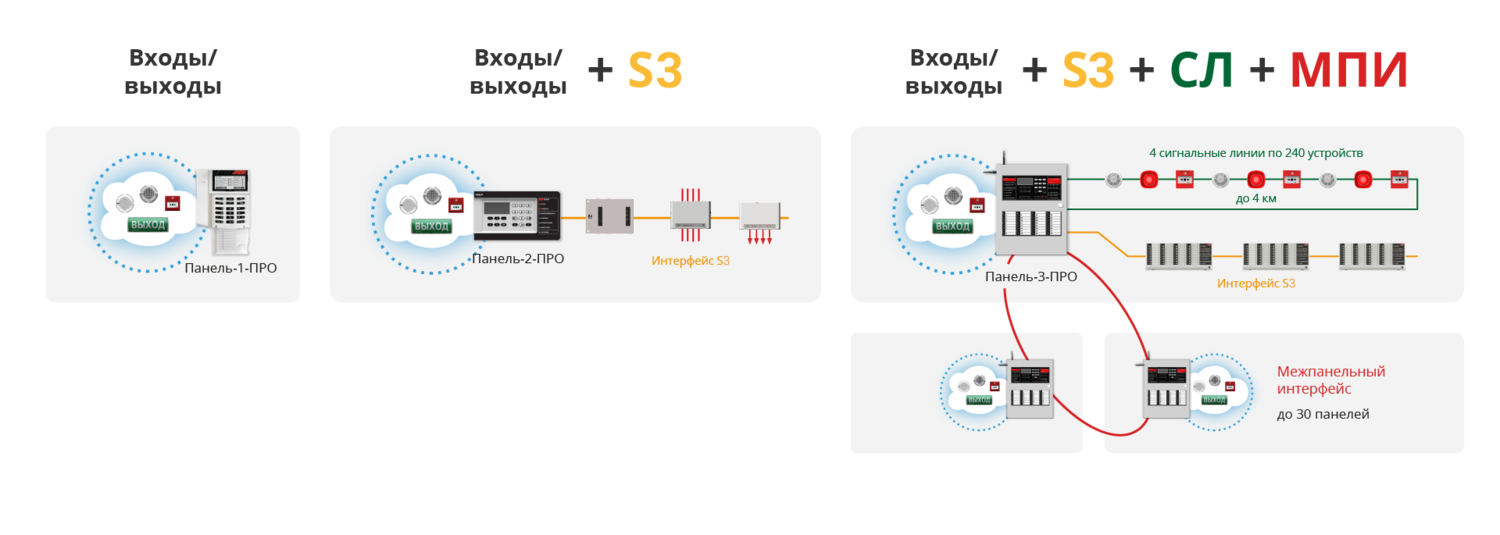

Панель-1-ПРО


  • 2 входа/выхода (ШС или ОК)
  • Силовой выход (ОК)
  • Встроенный аккумулятор
  • Для питания рекомендуется применять БП 12/0,5

Панель-2-ПРО


  • 2 входа/выхода (ШС или ОК)
  • Силовой выход (ОК)
  • интерфейс S2
  • Для питания используется БП 12/0,5

Панель-3-ПРО


  • Межпанельный кольцевой интерфейс
  • До 4 кольцевых сигнальных линий
  • Интерфейс S2
  • 2 входа*
  • 2 выхода ОК*
  • 3 силовых реле*
  • Питание от сети 220 В**

* Возможно расширение количества входов и выходов с помощью функциональных модулей

** Есть встроенный блок питания, предусмотрено место для установки АКБ

ТЕХНИКА

2.6. Кабельные линии в ИСБ "Стрелец-Интеграл"

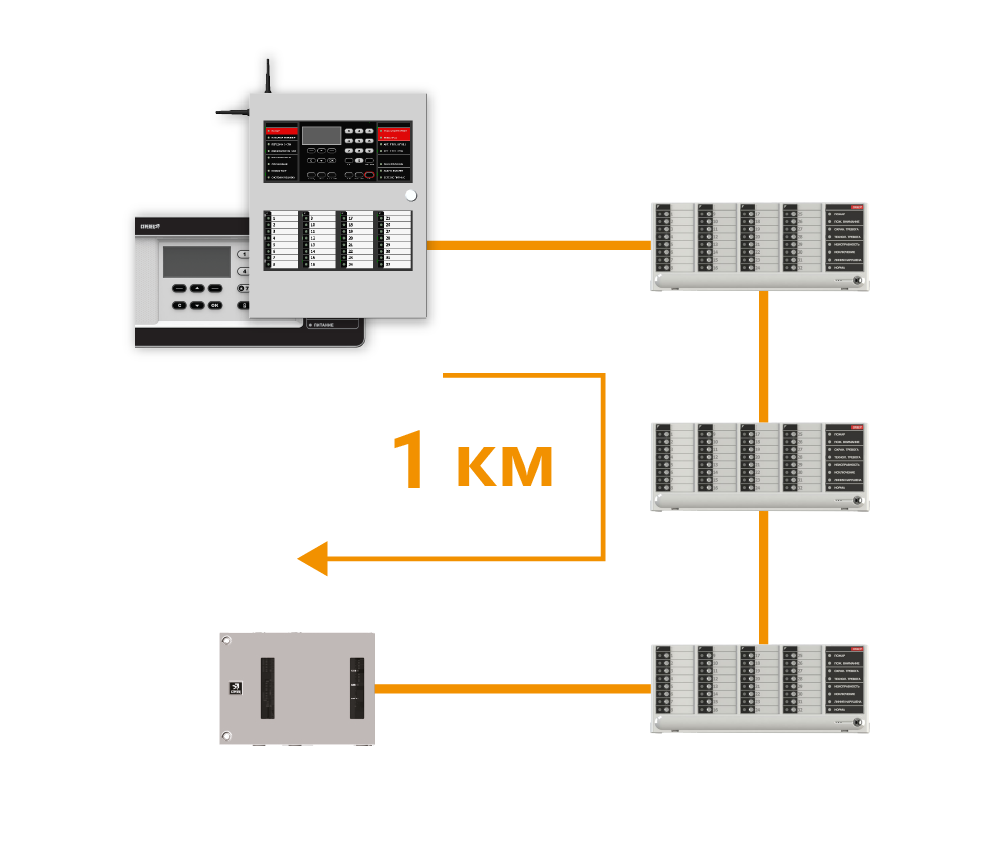

Интерфейс S2


  • В пожарных системах применяется для подключения устройств управления и индикации
  • Максимальная длина линии интерфейса: до 2700 метров
  • Используется кабель КПСэНГ FRLS 1х2х0,5

Сигнальная линия


  • Применяется для подключения проводных извещателей и устройств радиосистемы "Стрелец-ПРО"
  • Максимальная длина линии интерфейса: до 4000 метров
  • Используется кабель КПСэНГ FRLS 1х2х0,5

Межпанельный интерфейс


  • Применяется для объединения до 30 ППКП "Панель-3-ПРО" кольцевой линией связи
  • Максимальная длина линии интерфейса: до 30 км.
  • Используется кабель КПСэНГ FRLS 1х2х0,75

ТЕХНИКА

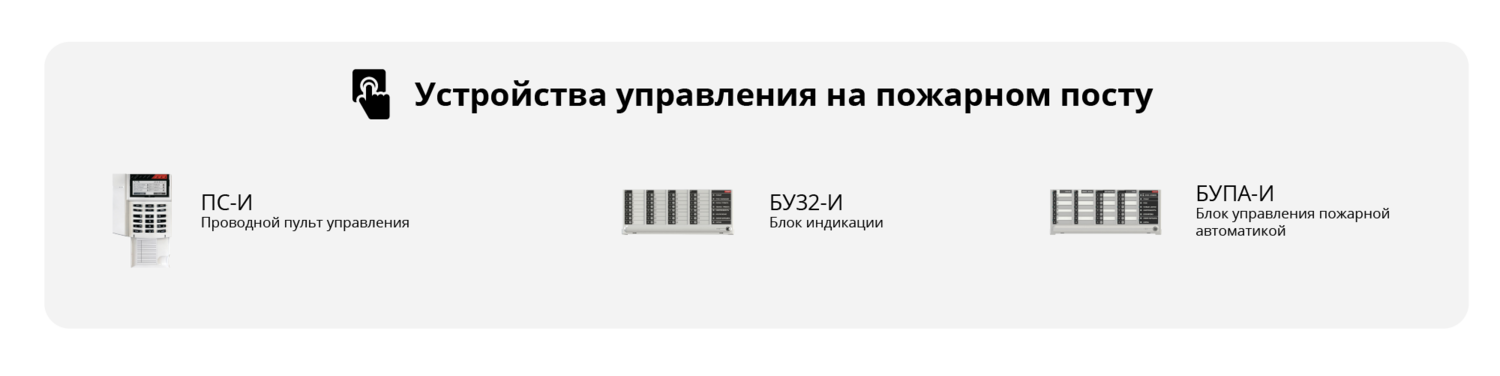

2.7. Монтаж приборов на пожарном посту

Расположение приборов внутри пожарного поста

ТЕХНИКА

Пособие по монтажу приборов на пожарном посту

ТЕХНИКА

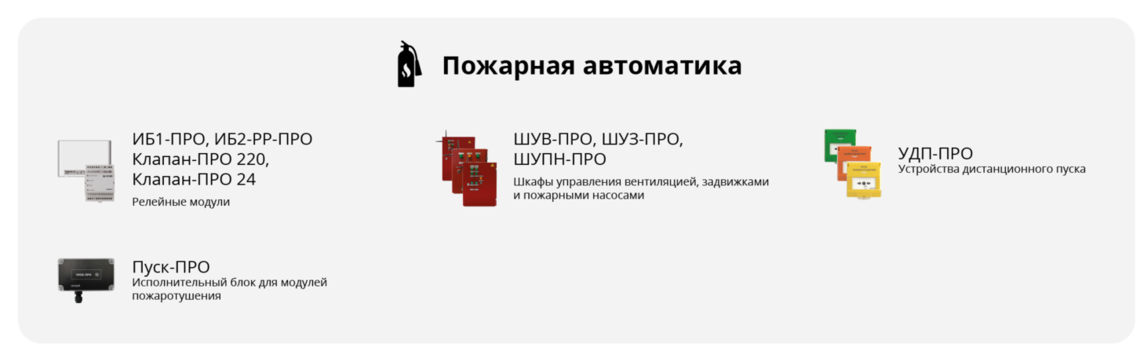

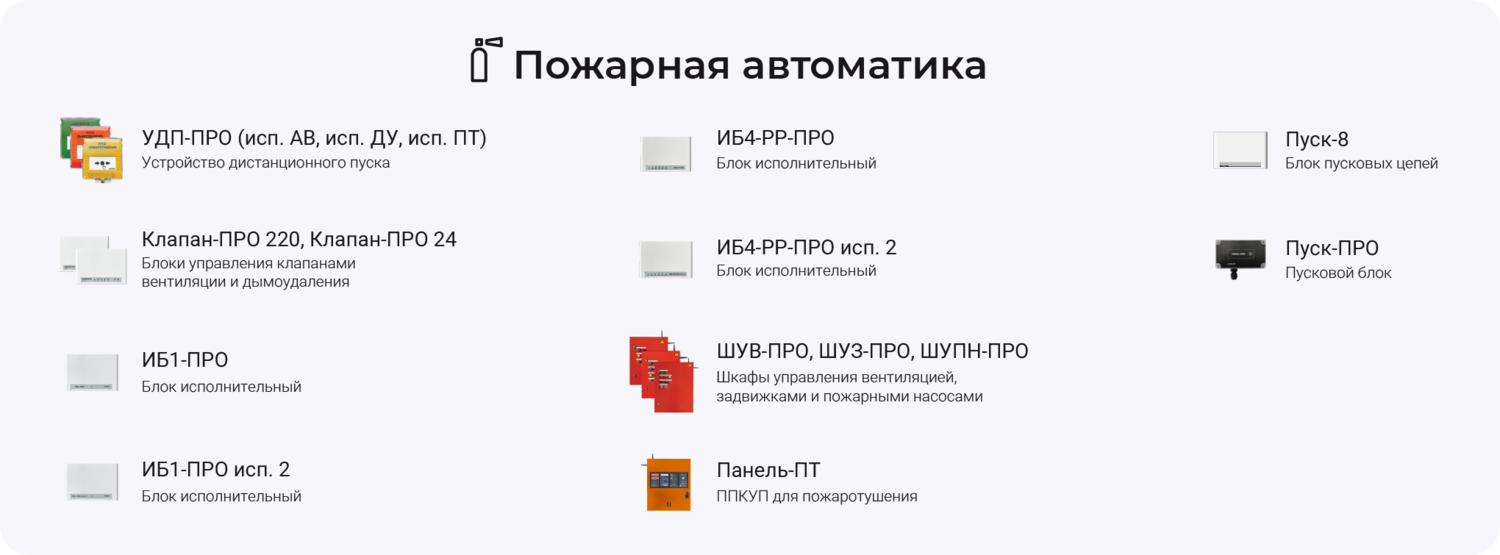

2.8. Монтаж устройств пожарной автоматики

Монтаж приборов управления АППЗ

Обработка видео...

Для управления средствами пожарной автоматики в составе радиосистемы "Стрелец-ПРО" имеются следующие устройства: исполнительные блоки Клапан-ПРО 24, Клапан-ПРО 220, ИБ1-ПРО и шкафы управления ШУВ-ПРО, ШУЗ-ПРО и ШУПН-ПРО.

В данном видео кратко рассмотрены особенности монтажа устройств пожарной автоматики и более подробно показано подключение Клапана-ПРО 220 для управления огнезадерживающим клапаном с электромеханическим приводом Belimo BFL230.
ШУВ-ПРО снаружи
ШУЗ-ПРО снаружи
ШУПН-ПРО снаружи
ШУВ-ПРО внутри
ШУЗ-ПРО внутри
ШУПН-ПРО внутри
ТЕХНИКА

2.9. Пусконаладка

ТЕХНИКА

2.10. Методические рекомендации

Практические советы

Используйте аккумуляторный инструмент
Чтобы реализовать в полной мере преимущества лёгкости и скорости монтажа оборудования "Стрелец-ПРО", мы рекомендуем использовать беспроводной инструмент.
Используйте строительный пылесос или насадку на перфоратор для удаления пыли
Преимущество "Стрельца-ПРО" в том, что можно монтировать оборудование без приостановки деятельности объекта на время работ. При этом, чтобы сохранить чистоту помещения, а также защитить органы дыхания и кожу присутствующих от пыли, используйте пылесос.
При небольших объёмах работ удобнее взять отвёртку
Иногда можно отказаться от шуруповёрта. При частом перемещении преимущество скорости вращения насадки шуруповёрта может нивелироваться необходимостью переноса дополнительного веса. Количество саморезов не так уж велико. Что удобнее? Решать вам.
Возьмите вместительную сумку
Подумайте о транспортировке оборудования в процессе монтажа. Нужно иметь под рукой достаточно извещателей, чтобы не слишком часто возвращаться за ними, но при этом не слишком много, чтобы не приходилось долго искать в сумке нужный извещатель.
Приготовьте клипборд и карандаш
В процессе монтажа необходимо будет отмечать установленные и не установленные по различным причинам извещатели на схемах установки из рабочей документации.
Берите только необходимое
Монтаж беспроводных элементов "Стрельца-ПРО" подразумевает частые перемещения. В таких условиях переносимый вес становится фактором, напрямую влияющим на производительность работы. Не носите с собой инструмент, который не используется.

Отметки и записи

Распечатайте схемы установки оборудования и делайте пометки в процессе монтажа
После установки устройства обязательно сделайте пометку на схеме. Учёт выполненных объёмов работы поможет сохранить информацию о том, куда необходимо будет вернуться в случае, если установка оборудования была отложена, или передать информацию об этом коллеге.
Облачный сервис "Streletz-Cloud" позволяет выполнять конфигурирование системы удалённо. Инженер-пусконаладчик работает без выезда на объект. Поэтому в процессе установки оборудования необходимо делать записи о любых несоответствиях между проектом и реальной планировкой, назначением помещений или местоположением инженерного оборудования в здании. Эта информация необходима пусконаладчику для внесения поправок в систему.

Обеспечьте условия хранения и учёта оборудования

Следите за оборудованием на объекте. Храните его в одном месте. Подписывайте коробки.
Для реализации преимущества скорости монтажа в полной мере рекомендуем уделить отдельное внимание вопросам организации хранения и учёта оборудования на объекте в процессе монтажа. Извещатели, которые были выданы монтажной бригаде, но не были установлены в рамках рабочей смены, должны учитываться отдельно, и этому моменту следует уделить значительное внимание. Помимо этого, порядок в вопросах учёта и хранения оборудования позволяет избежать утери или длительного поиска нужных элементов. Это становится особенно важным на фоне высокой скорости монтажа радиосистемы "Стрелец-ПРО".

Маркировка оборудования

Во время программирования системы на все устройства нужно обязательно нанести отметку с их адресом в системе. Важность этого мероприятия трудно переоценить. Если оставить извещатели не промаркированными, то во время монтажа вы обязательно где-нибудь запутаетесь, а обслуживать установленную систему будет крайне сложно. Наклейки с адресами помогут сохранить полное соответствие между проектной документацией, файлом конфигурации системы и реальным расположением оборудования в здании.
Наносите наклейки на сам извещатель, а не на его базу. В противном случае можно снять извещатель с базы, а затем установить его не на своё место. К слову, базы можно монтировать параллельно с процессом программирования, а потом сделать ещё один проход по объекту и установить в базы запрограммированные датчики.
Разумеется, адрес можно написать на устройстве тонким маркером. Однако мы рекомендуем использовать этикетки на самоклеющейся бумаге формата А4. Они представлены в широком ассортименте в канцелярских онлайн-магазинах. На странице с товаром обычно доступны для скачивания шаблоны в Microsoft Word. Вам останется подставить адреса устройств в ячейки шаблона и распечатать заготовку на бытовом принтере.
ПО "Стрелец-Мастер" позволяет выгрузить названия устройств, их адреса и присвоеные комментарии в виде таблицы формата .xml или .html. Для этого нужно перейти в меню: Файл – Экспорт.
ТЕХНИКА

Полное пособие по монтажу "Стрельца-ПРО"

ТЕХНИКА

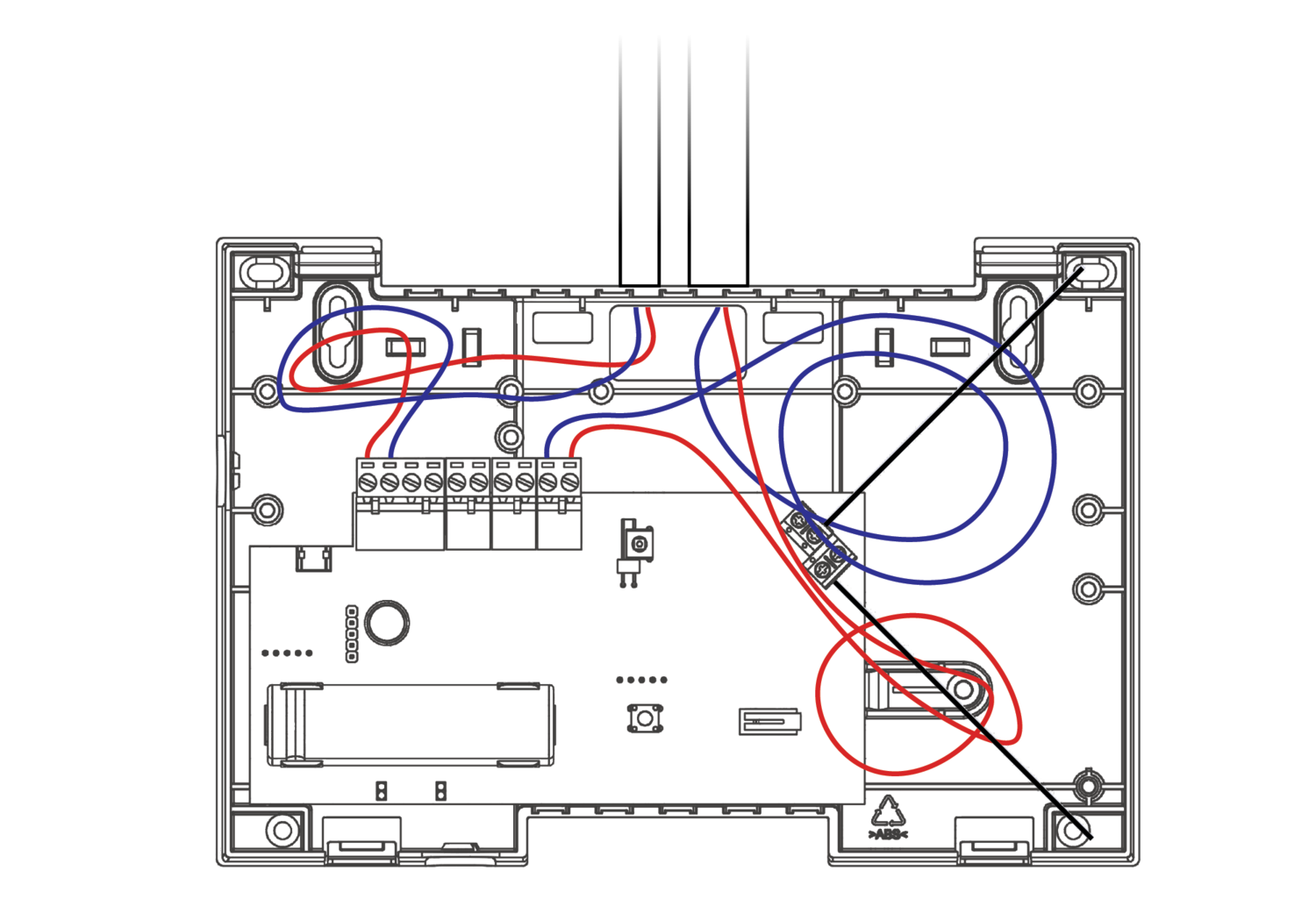

2.11. Устройство приборов в помощь монтажнику

Панель-1-ПРО
Панель-2-ПРО
Панель-3-ПРО основание
Панель-3-ПРО крышка
Пульт-РР-ПРО
Пульт-ПРО
РР-ПРО
РР-И-ПРО
ПС-И
ИБ-ПРО
Мост-IP-И
ПУСК-ПРО
ШУВ-ПРО снаружи
ШУВ-ПРО
ШУЗ-ПРО снаружи
ШУЗ-ПРО
ШУПН-ПРО снаружи
ШУПН-ПРО
ИПР-ПРО
Табло-ПРО
Орфей-ПРО
УДП-ПРО исп. АВ
УДП-ПРО исп. ДУ
УДП-ПРО исп. ПТ
Клапан-ПРО 24
Клапан-ПРО 220
БУ32-И
БУПА-И
БП-12/0,5
БП-12/2
ЭКОНОМИКА

3.1. Стоимость монтажа объекта "под ключ"

Выбор типа АПС для оснащения больниц: Беспроводная система vs. Проводная система

Обработка видео...

Монтаж 1000 кв. метров за 1 день!

В беспроводной системе не нужно прокладывать кабель, извещатели просто крепятся к потолку на 2 самореза. Благодаря этому, радиоканальную сигнализацию можно установить силами двух работников без специальной квалификации всего за один день. С другой стороны, чтобы проложить огнестойкую кабельную линию по всему объекту, нужна бригада квалифицированных электромонтажников, а работы по проекту могут затянуться на несколько недель. Беспроводные технологии позволяют проектно-монтажным организациям адаптироваться в современных условиях работы и выполнять сложные проекты в кратчайшие сроки.
ЭКОНОМИКА

3.2. Что нужно учесть при монтаже?

Монтаж по нормам


Нормативная база ужесточилась, и это существенно отразилось на процессе монтажа АПС. Кабельных связей в системах стало больше, а монтировать кабельные линии стало сложнее. При сдаче объекта пожарному инспектору велик риск попасть на переделывание работ, если была допущена ошибка и какое-то требование норм было пропущено.

В «Стрельце-ПРО» минимум кабельных линий, поэтому единственное о чём вам стоит беспокоиться – чтобы все извещатели стояли на своих местах, как в проекте.

Замеры сопротивления изоляции


Чем больше проводов в системе, тем сложнее проводить эти замеры. Из-за объёма работ в крупных зданиях это мероприятие может затянуться, из-за чего сдвигаются сроки сдачи объекта.

В «Стрельце-ПРО» есть только линии питания до ретрансляторов и небольшая линия интерфейса на пожарном посту. Произвести замеры сопротивления изоляции в такой системе не составит никаких проблем.

Акт скрытых работ


В проводной системе без скрытых работ не обойтись, а их нужно освидетельствовать и подписать соответствующий акт. Иногда эти работы по каким-либо причинам принимать не хотят, иногда могут быть проблемы с подписанием документа со стороны заказчика или проектной организации.

При монтаже «Стрельца-ПРО» скрытых работ нет, и вы избегаете этой бумажной волокиты.

Случайные повреждения на объекте


В процессе монтажа ОКЛ несложно допустить ошибку и по случайности повредить напольное покрытие или попасть сверлом в скрытую проводку. На исправление оплошности нужны деньги и время.

Монтаж «Стрельца-ПРО» не включает масштабные строительные работы, поэтому для тех, кто работает с радиоканалом, такие неурядицы – большая редкость.

Восстановление ремонта


Проложить ОКЛ, не затронув ремонт на объекте, – непосильная задача. Кроме того, всегда есть риск, что заказчику не понравится, где вы установили кабель-канал или отверстия в стенах покажутся ему неаккуратными. Ремонт нужно будет восстановить, а монтаж сделать опрятным.

Преимущество «Стрельца-ПРО» в том, что система не нарушает интерьер здания. Претензий от заказчика вы точно не услышите.

Несколько подрядчиков на объекте


Когда на объекте работают несколько бригад, они неизбежно будут друг другу мешать. Все спешат выполнить свои работы, и никто не хочет идти на уступки. Многим знакома ситуация, когда на какой-то части объекта уже ведутся работы, проложить кабель там нельзя, и сроки сдачи работ сдвигаются.

В «Стрельце-ПРО» извещатели устанавливаются всего 3 минуты, поэтому вы никому не будете мешать, и вашей работе также не будут препятствовать.
ЭКОНОМИКА

3.3. Выгода "Стрельца-ПРО" в цифрах

Те, кто хоть раз пробовал устанавливать радиоканальное оборудование, уже убедился в том, что конечная стоимость системы «под ключ» не выше, а зачастую ниже, чем для проекта на проводной системе. Несмотря на то, что беспроводное оборудование дороже, вы тратите меньше времени на монтаж и значительно экономите на строительных материалах, кабеле и его оснастке. Однако многие специалисты проектно-монтажных организаций продолжают делать выбор в пользу проводных систем под предлогом того, что монтаж оборудования – это то, на чём они зарабатывают, и им не выгодно делать меньше работы и получать за это меньше денег.

Но стоимость монтажных работ – это далеко не полная картина. Важно также смотреть на прибыль, которую вы получили от проекта в расчёте на день или на одного работника. Именно это даёт полное представление об эффективности работы вашей организации. Компания, которая делает много проектов в короткий срок, всегда будет зарабатывать больше, чем компания, которая растягивает работы по каждому своему проекту. Ниже приведено сравнение трёх смет для систем от разных производителей для одного и того же здания. Сравнение хорошо иллюстрирует реальную выгоду от использования радиоканала.
ЭКОНОМИКА

3.4. Советы по экономике

Выберите подходящий ППКП

В линейке ППКП Панель-ПРО несколько приборов, которые отличаются по функционалу и цене. Панель-1-ПРО – лучше всего подойдёт для небольших объектов (например, магазин, кафе). Панель-2-ПРО – для средних объектов (школа, больница). ППКП Панель-3-ПРО - нужен для крупных зданий (жилой дом, бизнес-центр).
Устанавливайте извещатели со встроенными оповещателями

К таким устройствам относятся Аврора-ДС-ПРО, Аврора-ТС-ПРО и Аврора-ДО-ПРО. Это сократит затраты на оборудование и ускорит монтаж. Такое решение особенно актуально для жилых зданий, где применение Аврора-ДС-ПРО позволит избежать установки дополнительных автономных извещателей в квартирах.
Используйте Табло-РР-ПРО, где это возможно

Это световой оповещатель со встроенным ретранслятором. Выходы на лестницы часто располагаются в концах коридора, поэтому, установив этот прибор, вы сразу обеспечите покрытие радиосети на значительной части площади здания. Табло-РР-ПРО нужно подключить к блоку питания, но резервирование линии питания не требуется, так как внутри встроен аккумулятор.
Задействуйте выходы на РР-ПРО

На приборе есть 3 выхода типа "Открытый коллектор": один силовой и два слаботочных с контролем цепи до нагрузки. Их можно использовать для управления несложными исполнительными устройствами (например, проводной светозвуковой оповещатель) или для передачи сигнала в другие системы здания (например, для отключения СКУД). Так вы экономите на дополнительных релейных модулях.
Используйте БП-12/0,5

Этот блок питания конструктивно соединяется с другими приборами "Стрельца-ПРО" в универсальных корпусах (например, РР-ПРО). Такое решение позволяет обойти требование о единичной неисправности линии питания, а значит сэкономить на втором блоке питания. Ретрансляторы также можно приобрести в исполнении с аккумулятором и проложить между ними линию питания от одного БП. Резервная линия питания не потребуется благодаря встроенному АКБ.
Закажите бесплатное программирование

Для крупных проектов компания "АРГУС-СПЕКТР" может запрограммировать всё оборудование системы на заводе. Извещатели будут отсортированы по коробкам и промаркированы в соответствии с местом их установки. Эта услуга позволит вам сократить время присутствия на объекте и перераспределить это время на другие проекты.
Пользуйтесь облачным сервисом

Streletz-Cloud позволяет вам программировать систему и анализировать её состояние, не находясь на объекте. Экономьте время и деньги на выездах пусконаладчика. Один инженер может сопровождать монтаж АПС на нескольких объектах, не покидая своего офиса.
Берите больше проектов

Используя "Стрелец-ПРО", вам не нужно бояться срыва сроков проекта из-за задержек поставки кабеля или непредвиденных сложностей при монтаже. Смело берите больше проектов, увеличивайте денежный оборот компании и получайте преимущество над своими конкурентами.
Расскажите заказчику о преимуществах радиоканала

Объясните собственнику объекта почему оборудование "Стрельца-ПРО" более дорогое на бумаге, но более выгодное на практике: объект не придётся выводить из эксплуатации, ремонт в здании будет сохранён, при переезде организации в другое здание пожарную сигнализацию можно будет забрать с собой.
