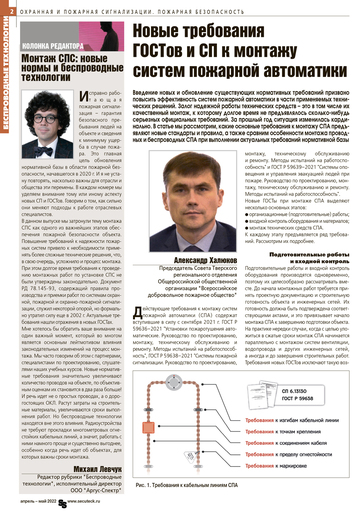

КОЛОНКА РЕДАКТОРА

Монтаж СПС: новые нормы и беспроводные технологии


Исправно работающая пожарная сигнализация – гарантия безопасного пребывания людей на объекте и сведения к минимуму ущерба в случае пожара. Это главная цель обновления нормативной базы в области пожарной безопасности, начавшегося в 2020 г. И я не устану повторять, насколько важны для отрасли и общества эти перемены. В каждом номере мы уделяем внимание тому или иному аспекту новых СП и ГОСТов. Говорим о том, как сильно они меняют подходы к работе отраслевых специалистов.

В данном выпуске мы затронули тему монтажа СПС как одного из важнейших этапов обеспечения пожарной безопасности объекта. Повышение требований к надежности пожарных систем привело к необходимости применять более сложные технические решения, что, в свою очередь, усложнило и процесс монтажа. При этом долгое время требования к проведению монтажных работ по установке СПС не были утверждены законодательно. Документ РД 78.145-93, содержащий правила производства и приемки работ по системам охранной, пожарной и охранно-пожарной сигнализации, служил некоторой опорой, но формально утратил силу еще в 2002 г. Актуальные требования нашли отражения в новых ГОСТах.

Мне хотелось бы обратить ваше внимание на один важный момент, который во многом является основным лейтмотивом влияния законодательных изменений на процесс монтажа. Мы часто говорим об этом с партнерами, специалистами по проектированию, слушателями наших учебных курсов. Новые нормативные требования значительно увеличивают количество проводов на объекте, по объективным оценкам их становится в два раза больше! И речь идет не о простых проводах, а о дорогостоящих ОКЛ. Растут затраты на строительные материалы, увеличиваются сроки выполнения работ. Но беспроводные технологии находятся вне этого влияния. Радиоустройства не требуют прокладки многометровых огнестойких кабельных линий, а значит, работать с ними намного проще и существенно выгоднее, особенно когда речь идет об объектах, для которых важны сроки монтажа.
Михаил Левчук редактор рубрики"Беспроводные технологии", исполнительный директор ООО "Аргус-Спектр"

СТАТЬЯ
Введение новых и обновление существующих нормативных требований призвано повысить эффективность систем пожарной автоматики в части применяемых технических решений. Залог надежной работы технических средств – это в том числе их качественный монтаж, к которому долгое время не предъявлялось сколько-нибудь серьезных официальных требований. За прошлый год ситуация изменилась кардинально. В статье мы рассмотрим, какие основные требования к монтажу СПА предъявляют новые стандарты и правила, а также сравним особенности монтажа проводных и беспроводных СПА при выполнении актуальных требований нормативной базы.

Действующие требования к монтажу систем пожарной автоматики (СПА) содержат вступившие в силу с сентября 2021 г. ГОСТ Р 59636–2021 "Установки пожаротушения автоматические. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность", ГОСТ Р 59638–2021 "Системы пожарной сигнализации. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность" и ГОСТ Р 59639–2021 "Системы оповещения и управления эвакуацией людей при пожаре. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту.

Методы испытаний на работоспособность". Новые ГОСТы при монтаже СПА выделяют несколько основных этапов:
  • организационные (подготовительные) работы;
  • входной контроль оборудования и материалов;
  • монтаж технических средств СПА.
К каждому этапу предъявляется ряд требований. Рассмотрим их подробнее.

Подготовительные работы и входной контроль


Подготовительные работы и входной контроль оборудования производятся одновременно, поэтому их целесообразно рассматривать вместе. До начала монтажных работ требуется принять проектную документацию и строительную готовность объекта и инженерных сетей. Их готовность должна быть подтверждена соответствующими актами, и это привязывает начало монтажа СПА к завершению подготовки объекта. На практике нередки случаи, когда с целью уложиться в сжатые сроки монтаж СПА начинается параллельно с монтажом систем вентиляции, водопровода и других инженерных сетей, а иногда и до завершения строительных работ. Требования новых ГОСТов исключают такую возможность, поэтому задержка подготовки объекта может существенно сократить время на монтажные работы.

На этом же этапе необходимо выполнить входной контроль всех технических средств на соответствие марок и моделей и на отсутствие видимых повреждений. Отдельное внимание уделено проверке кабельной продукции: требуется подтвердить соответствие диаметра жил кабеля, их целостность и отсутствие повреждения изоляции на всей протяженности. При этом не допускается проверка диаметра жил по маркировке кабеля, необходимо провести измерения инструментально.

Результаты входного контроля подтверждаются актами, при выявлении каких-либо нарушений монтаж технических средств не допускается. Несмотря на то что эти требования в равной мере относятся и к проводным, и к беспроводным системам, объем подготовительных работ перед началом монтажа пропорционален количеству задействованного в СПА кабеля. Очевидно, что даже на подготовительном этапе при прочих равных проводные системы заметно проигрывают радиоканальным в общей продолжительности затрачиваемого времени.

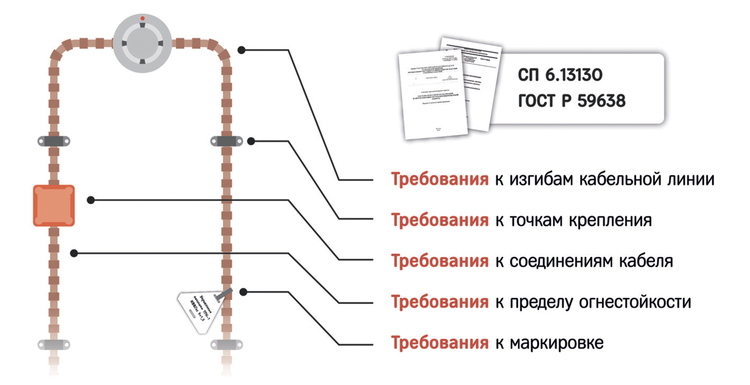

Рис. 1. Требования к кабельным линиям СПА

Монтажные работы


Новые стандарты предписывают разработку технологических карт для монтажа всех технических средств СПА, в том числе проводных линий связи: они должны содержать все способы прокладки кабеля, применяемые на объекте. При этом, как и в требованиях новых и обновленных сводов правил, самим проводным линиям связи в новых ГОСТах уделено пристальное внимание:

  • Проходы для кабеля в строительных конструкциях должны быть заделаны материалами с пределом огнестойкости не менее предела огнестойкости строительной конструкции.
  • Точки крепления линий связи требуется располагать на расстоянии не более 0,5 м друг от друга, при вертикальной прокладке – до 1 м.
  • Следует соблюдать наименьшие допустимые радиусы изгиба кабеля по техническим условиям предприятия-изготовителя.
  • Линии связи требуется маркировать в пределах одного помещения, в местах подключения их к техническим средствам СПА, на поворотах трассы и на ее ответвлениях.
  • Не допускается соединение кабельных жил скруткой. Соединение, ответвление и оконцевание кабелей необходимо выполнять с помощью пайки, сварки, опрессовки или болтовых зажимов.
Это лишь некоторые положения ГОСТов. В части правил монтажа проводных линий стандарты ссылаются и на требования обновленного СП 6.13130.2021. Вот некоторые из них:
  • Все проводные линии должны выполняться огнестойкими, не распространяющими горение кабелями. Хоть это требование и не влияет на процесс монтажа, оно увеличивает затраты на кабельную продукцию и стоимость всей системы под ключ.
  • Допускается использование обычного кабеля при ряде условий, среди которых использова- ние кольцевой топологии и изоляторов короткого замыкания в линии или же использование огнестойкого короба для ее прокладки.
  • Не допускается совместная прокладка в одном коробе кабельных линий разного назначения, а также разных кольцевых линий одной системы. Теперь проводные линии СПА и других систем требуется прокладывать в разных коробах или разделять внутри одного короба металлической перегородкой.
  • Запрещено задействование разных пар жил одного кабеля для реализации кольцевой линии. Для построения кольцевых линий потребуется использовать разные кабели.
В совокупности с требованиями по устойчивости линий связи к единичной неисправности нового СП 484.1311500.2020 монтаж проводной СПА по всем правилам становится крайне трудоемким и технически сложным процессом, в котором монтаж кабельных линий занимает большую часть времени, требует высокого уровня квалификации рабочих монтажной бригады и значительно увеличивает стоимость системы (рис. 1). Современные радиоканальные системы благодаря использованию технологий многосвязанности, динамической маршрутизации, частотного резервирования и поляризационного разнесения антенн выполняют требования СП 484.1311500.2020 к линиям связи без дополнительных технических, временных и финансовых затрат (рис. 2).

Какими бы жесткими ни были требования новых стандартов, этап монтажа СПА – это своего рода закладывание фундамента, от которого зависит надежность и долговечность системы. Составление актов на всех этапах монтажа должно упорядочить взаимодействие монтажной организации с заказчиком, поставщиками и другими компаниями, чтобы в случае нарушения условий договора определить зоны ответственности сторон. Монтаж СПА в соответствии со всеми требованиями сво- дит к минимуму вероятность невыполнения системой своих задач из-за повреждения кабельных линий или влияния на них наведенных токов от кабельных линий других систем на объекте. К тому же благодаря маркировке линий связи упрощается процесс передачи системы обслуживающей организации и дальнейшая эксплуатация. К сожалению, из-за сложности монтажа стоимость работ с проводными СПА сильно возрастает.

Радиоканальные СПА, не требующие сложных технических решений, не увеличивающие сроки инсталляции, характеризуются очень быстрым монтажом с минимальным количеством проводных линий, что, по сути, повышает надежность и эффективность, в сравнении с проводными аналогами.

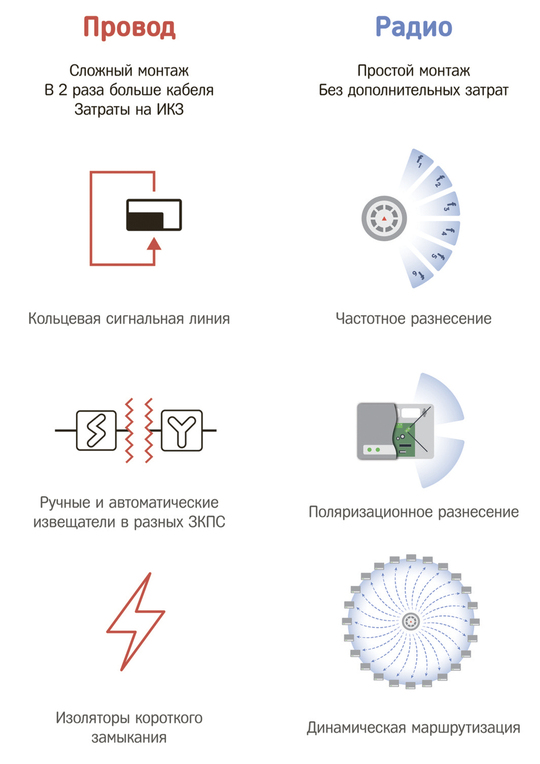

Рис. 2. Обеспечение устойчивости линий связи к единичной неисправности в проводных и беспроводных СПА

Выводы


ГОСТ Р 59638–2021 и ГОСТ Р 59639–2021 устанавливают новые, более жесткие требования к монтажу СПА, особое внимание уделяется прокладке проводных линий систем. Увеличение времени монтажа, его общей сложности, необходимость привлечения рабочих монтажной бригады с высоким уровнем квалификации, а также итоговая стоимость проектного решения под ключ теперь напрямую зависят от общего количества кабельных линий, определенных в проекте на СПА. Таким образом, кардинальное влияние новые требования оказывают именно на проводные системы безопасности, делая их монтаж продолжительным, сложным, а значит, и дорогим. В беспроводных же системах требования по надежности СПА выполняются без дополнительных технических решений и трудовых затрат. То, что монтаж беспроводных систем выполняется гораздо проще и быстрее, не новость, но новые требования делают преимущество беспроводных систем еще более очевидным.
Автор: Александр Халюков, Председатель Совета Тверского регионального отделения Общероссийской общественной организации "Всероссийское добровольное пожарное общество"
