КОНСПЕКТ УЧЕБНОГО КУРСА

Обслуживание "Стрельца-ПРО"

Структура ИСБ "Стрелец-Интеграл"

Презентация по составу.pdf

Размер файла: 11.16 мб

Стрелец-Интеграл: состав и принцип построения

Обработка видео...

icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_B4T84Cyd.png
1. Экономика

Нет проводов - обслуживание проще и дешевле. Облачный сервис как инструмент развития бизнеса

icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_eTJ78uBM.png
2. Нормы

ГОСТ Р 59638 и почему "Стрелец-ПРО" более приспособлен к новым требованиям, чем проводные системы

icon - /uploads/s/n/p/e/npew5wn4o8xh/img/full_WrrVeH4n.png
3. Техника

Мифы о "Стрельце-ПРО": помехи, батарейки. Практические советы и полезные возможности ПО

ЭКОНОМИКА

1.1. Прозрачное обслуживание

Обслуживание Стрелец-ПРО: проще, чем кажется

Обработка видео...

Одно из преимуществ пожарной радиосистемы «Стрелец-ПРО» - отсутствие проблем и дополнительных трат при обслуживании. Как это возможно?

Беспроводные технологии развиваются семимильными шагами: энергопотребление радиомодемов уменьшается с каждым поколением, протоколы обмена данных постоянно оптимизируются, элементы питания совершенствуются. "Стрелец-ПРО" разработан в гармонии с современными тенденциями. Устройства радиосистемы работают от одного комплекта батарей на протяжении всего срока эксплуатации – 10 лет.

Отсутствие проводов минимизирует ложные тревоги и позволяет легко переоснастить систему без сложных и дорогостоящих работ с кабельными трассами. Облачный сервис Streletz-Cloud упрощает обслуживание: информация о состоянии каждого устройства доступна удаленно в любое время.

Всё на виду


В проводных системах, если контрольная панель показывает обрыв линии или короткое замыкание, необходимо вскрывать кабель-канал, корпуса приборов, извлекать извещатели из баз и искать повреждение проводов, окисление контактов, короткое замыкание. Если доступ к кабелям получить невозможно, приходится перепрокладывать целые участки кабельных линий.

В "Стрельце-ПРО" скрытых неисправностей нет: все компоненты системы на виду, процесс обслуживания максимально прозрачен.

Легко дооснастить


Добавить извещатель в "Стрелец-ПРО" максимально просто – программируете его и прикручиваете на место. Не нужно прокладывать новые кабельные линии, ставить новые ИКЗ, переделывать то, что было уже смонтировано.

Заказчик арендовал новый этаж в здании? Расширить систему – это дело нескольких часов.

Объекты под контролем


Облачный сервис позволяет вам удалённо в режиме реального времени контролировать каждый объект на "Стрельце-ПРО".

Центр технического мониторинга на базе Streletz-Cloud меняет подход к работе обслуживающей компании, позволяет ей брать больше объектов, увеличивать оборот, сокращать расходы и получать больше прибыли.
ЭКОНОМИКА

1.2. Облачный сервис

Облачный сервис Streletz-Cloud

Обработка видео...

Удалённый мониторинг – современный тренд

Грузоперевозчики ставят в автомобили GPS-трекеры для контроля их местоположения и перемещения. Состояние антенных сооружений контролируют с помощью специальных датчиков наклона и колебаний. Подобные системы мониторинга стали трендом в современном мире, так как они предоставляют массу преимуществ для компаний, повышают эффективность и качество обслуживания техники.

Теперь в сфере пожарной безопасности тоже появилось такое решение: Streletz-Cloud. С помощью него можно посмотреть состояние всех устройств системы, качество связи в радиосети и протокол событий. Подключите к одному аккаунту несколько объектов, и вы получите центр технического мониторинга прямо у себя в офисе.
ЭКОНОМИКА

Варианты использования Streletz-Cloud

WEB-КЛИЕНТ

Это ваш центр мониторинга за системами на объектах. На главной странице отображаются все объекты, подключенные к аккаунту. По цвету элемента легко определить состояние каждой системы
ПРИЛОЖЕНИЕ

Приложение поможет вам проконсультировать заказчика по возникшей проблеме, даже когда вы не в офисе. Включите push-уведомления для тревог и неисправностей - так вы сразу узнаете, если система на объекте требует внимания.
"СТРЕЛЕЦ-МАСТЕР"

Для более детального анализа состояния системы, просмотра качества связи и аналоговых значений используйте "Стрелец-Мастер". Для этого у вас должен быть сохранён файл конфигурации с каждого смонтированного объекта.
ЭКОНОМИКА

Планирование работ по обслуживанию

Не нужно гадать, что за неисправность возникла в системе. Перед выездом на объект вы чётко понимаете, что вас ждёт. Предупреждение о запылённости? Надо взять с собой пылесос. Неисправность шкафа управления вентиляцией? Лучше отправить инженера поопытнее.

Streletz-Cloud позволяет вам планировать работы, а не действовать по обстоятельствам.
ЭКОНОМИКА

Программные решения для обслуживания

Программные решения для ИСБ "Стрелец-Интеграл"

Обработка видео...

Для работы с Интегрированной системой безопасности "Стрелец-Интеграл" компанией "АРГУС-СПЕКТР" разработаны несколько программных продуктов под различные цели и задачи. Для конфигурирования используется программное обеспечение "АРМ Стрелец-Интеграл" или "Стрелец-Мастер". После ввода системы в эксплуатацию с помощью программного обеспечения производятся управление и мониторинг системы, при этом подключение может быть выполнено удаленно через облачный сервис "Streletz-Cloud".

Подробнее о программных продуктах Вы можете узнать на курсе по Программированию и облачному сервису
НОРМЫ

2.1. Требования ГОСТ Р 59638-2021

Действующие требования к обслуживанию систем пожарной сигнализации содержит новый ГОСТ Р 59638-2021, принятый в сентябре 2021 года. Из документа можно выделить два основных положения:

  • устанавливается максимально допустимое количество ложных срабатываний за год, при превышении этого количества нужно менять отдельные извещатели или всю систему целиком;
  • неисправности СПС на объекте необходимо устранять в течение 24 часов после их появления (72 ч, если наличие единичной неисправности не оказывает влияние на работоспособность СПС).
В свою очередь, в СП484 приведены меры, которые необходимо принять на этапе проектирования для минимизации ложных срабатываний.
НОРМЫ

2.2. Усовершенствованные извещатели

ГОСТ Р 59638-2021 п. 6.5.10 Допустимое количество ложных срабатываний определяют исходя из общей площади объекта в расчете одно ложное срабатывание на каждые 500 кв. м в год с округлением до целого числа в большую сторону или не более 12 ложных срабатываний в год, если расчетное значение меньше. Частота ложных срабатываний в одной ЗКПС или помещении не должна превышать четырех срабатываний в год. Если для объекта предусмотрена автоматическая передача извещений о пожаре в пожарно-спасательное подразделение, то этим подразделением могут быть установлены более высокие требования [...]
Новый ГОСТ Р 59638 ввёл жёсткие требования по допустимому количеству ложных срабатываний систем пожарной безопасности на объектах. Если частоту ложных срабатываний не удается снизить в течение года, то система подлежит замене. В свете ужесточения норм компания "АРГУС-СПЕКТР" провела предупреждающие действия по улучшению пожарных извещателей серии "Аврора-ПРО" из состава беспроводной системы "Стрелец-ПРО". Извещатели дымовые Аврора-Д-ПРО и комбинированные Аврора-ДТ-ПРО, Аврора-ДС-ПРО и Аврора-ДО-ПРО стали еще надежнее, чем прежде!
Запатентованная дымовая камера

Дымовые пожарные извещатели Аврора-Д-ПРО и комбинированные Аврора-ДТ-ПРО, Аврора-ДС-ПРО, Аврора-ДО-ПРО имеют запатентованную конструкцию, ставшую одним из главных критериев успеха дымовых извещателей в линейке "Аврора-ПРО". S-образная конструкция дымового полностью канала исключает попадание света внешних источников на приемник оптопары, нисколько не мешая поступлению внутрь дымовой камеры воздуха с частицами дыма. В двух пылесборниках, не достигая дымовой камеры, оседает большая часть пыли. К тому же, извещатель измеряет уровень запыленности и сам сообщит, когда потребуется чистка. Защитная сетка препятствует попаданию мелких насекомых внутрь корпуса. Все это обеспечивает высокий уровень защиты от ложных срабатываний.
Новые защищённые извещатели "АВРОРА" уже в продаже!

Обработка видео...

НОРМЫ

2.3. Ложные тревоги из-за помех

СП 484.1311500.2020 п. 5.5: Технические средства СПА следует применять в соответствии с требованиями ТД изготовителя (в части, не противоречащей настоящему своду правил), с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения [...]
Воздействию электромагнитных наводок сильнее всего подвержены проводные системы, в которых кабельная линия является своего рода антенной. Наведённое электромагнитной помехой напряжение пропорционально длине участка проводной линии, на который эта помеха воздействует. К примеру, воздействие помехи с напряжённостью электрического поля 30 В/м на участок линии, составляющий 10% от общей длины линии 20 м, создаст напряжение в линии 60 В, что приведёт либо к ложному срабатыванию, либо к неисправности прибора.

Радиоканальные системы, благодаря отсутствию проводов, намного меньше подвержены воздействию внешних электромагнитных наводок. Например, единственный проводник в извещателях и контроллерах “Стрелец-ПРО” – это антенны длиной 5 см, поэтому при воздействии электрического поля с той же напряжённостью величина наведённого напряжения составит 1,5 В, причём воздействует помеха только на входной каскад извещателя, что ни при каких обстоятельствах не способно привести к ложному срабатыванию.
Формирование ложных сигналов невозможно также по причине того, что в "Стрельце-ПРО" применяется пакетная передача сообщений. Целостности пакетов постоянно контролируются. Если целостность пакетов не нарушена, то сообщения, содержащиеся в пакете, достоверны. При нарушении целостности пакета ППКП выдает сигнал о потере связи, а не о ложной тревоге.
НОРМЫ

2.4. Устранение неисправностей

ГОСТ Р 59638-2021 п. 6.5.1: Обслуживающая организация должна осуществлять круглосуточный прием заявок о неисправностях и ложных срабатываниях СПС. Конкретный способ приема заявок определяется положением договора об оказании данных услуг. Устранение неисправностей должно осуществляться обслуживающей организацией за время не более 24 ч.
Допускается время устранения неисправности увеличивать до 72 ч, если наличие единичной неисправности не оказывает влияние на работоспособность СПС, т. е. СПС функционирует в полном объеме при наличии неисправности.
Streletz-Cloud не только выгоден с экономической точки зрения, с ним ещё и проще выполнять нормы действующего законодательства. Теперь, когда время на устранение неисправности ограничено, особенно важно своевременно получать актуальную информацию о состоянии системы. Облачный сервис позволит вам получать уведомления о неисправностях прямо на телефон, даже если вы при этом находитесь на другом объекте. Выезжая на объект, вы знаете, что вас ждёт, а значит, вы можете спланировать работу так, чтобы за день успеть обработать все поступившие обращения.

Более того, вам не придётся проводить по несколько дней на объектах, где установлен "Стрелец-ПРО". Как правило, большинство проблем решаются заменой устройства или перепрограммированием. При этом никаких скрытых работ или “подводных камней”, все компоненты системы на виду. Поэтому одних суток на устранение неисправности вам хватит с большим запасом. Сравните это с проводной системой: на объекте можно провести долгие часы или даже дни в поисках проблемы на кабельной линии. И это учитывая, что проектная документация не была утеряна. В противном случае, вместо ремонта существующей СЛ будет даже проще проложить новую.
Батарейки в "Стрельце-ПРО": всё, что нужно знать

Обработка видео...

ТЕХНИКА

3.1. Работа от батарей - 10 лет

В устройствах "Стрельца-ПРО" в комплект входят две батареи: основная (срок службы – 10 лет) и резервная (срок службы – 1 год). При выходе из строя основной батареи приборы автоматически переходят на резервное питание, при этом сигнал о разряде поступает на контрольный прибор, а на устройствах включается световая индикация.

Таким образом, даже если основная батарейка разряжается, у обслуживающей организации есть минимум 1 год, чтобы заменить ее. Это непревзойденный стандарт надежности, установленный компанией "АРГУС-СПЕКТР"!
ТЕХНИКА

Испытания работы "Стрельца-ПРО" в LPCB

В 2019–2020 годах были проведены испытания устройств «Стрельца-ПРО» в одном из ведущих мировых сертификационных центров LPCB / BRE Global (Великобритания). По результатам тестов получены сертификаты соответствия европейским нормам пожарной безопасности EN 54. Программа испытаний включала в себя, в том числе процедуру проверки режимов работы устройств с «состаренными» батареями. Все тестируемые устройства «Стрельца-ПРО» успешно прошли проверку с батареями, разряженными до уровня 10-летней эксплуатации.

Срок работы батарей = срок службы извещателя

Значительное увеличение времени работы от батарей стало возможным благодаря использованию самых современных электронных компонентов, оптимизации алгоритмов обмена данными в радиосети «Стрельца-ПРО» и развитию индустрии элементов питания на фоне роста популярности электромобилей. 10-летний срок службы беспроводных устройств «Стрельца-ПРО» от батарей снижает стоимость владения системой и ее обслуживания, т.к. согласно ГОСТ Р 59638 извещатели подлежат замене не позднее, чем через 10 лет. Таким образом, батарейки будут работать в течение всего срока жизни устройств.

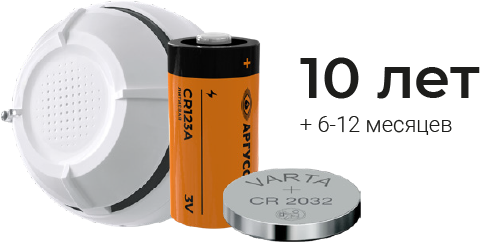

Основная и резервная батареи (10 лет + 1 год)

В устройствах радиосистемы "Стрелец-ПРО" в комплект входят две батареи: основная CR123 (срок службы – 10 лет) и резервная CR2032 (срок службы – 1 год). При выходе из строя основной батареи приборы автоматически переходят на резервное питание, при этом сигнал о разряде основной батареи поступает на контрольный прибор, а на устройствах включается световая индикация.

Таким образом, даже если основная батарейка разряжается, у обслуживающей организации есть КАК МИНИМУМ 1 год, чтобы заменить ее, так как ВСЕ устройства системы обладают основной и резервной батарейками. Это непревзойденный стандарт надежности, установленный компанией "АРГУС-СПЕКТР"!

Как не посадить батарейки раньше времени?

Обеспечьте качественную связь

При недостаточной связи устройства задействуют свой радиомодем на полную мощность, увеличивают частоту сигналов и постоянно сканируют резервные каналы. Это негативно сказывается на сроке жизни батарей. Чем лучше связь, тем ниже энергопотребление, поэтому уделите внимание грамотной установке ретрансляторов на объекте.

Не оставляйте оповещатели включёнными

На работу светодиодов в табло и пьезоизлучателей в сиренах нужно много энергии. Если оставить оповещатель включённым, то батарейка сядет меньше, чем за день. Однако в устройствах предусмотрен запас ёмкости батареи на регулярные проверки. Допустимая периодичность тестирования описана для каждого прибора в руководстве по эксплуатации. Рекомендуем также включить ограничение времени оповещения в свойствах оповещателей, на случай если систему вовремя не сбросят при тестировании или ложной тревоге.
Помехи в "Стрельце-ПРО": всё, что нужно знать

Обработка видео...

ТЕХНИКА

3.2. Радиосвязь без помех!

"Стрелец-ПРО" имеет алгоритмы помехозащиты и лучше справляется с электромагнитными наводками, чем проводные системы, благодаря отсутствию проводов, на которых может появиться наведенный сигнал.

Оборудование "Стрельца-ПРО" имеет устойчивость к электромагнитным помехам 3-й степени жесткости (стандартная промышленная обстановка) и успешно эксплуатируется на крупнейших производственных объектах, например, на "Уралмашзаводе" площадью около 3 млн. кв.м.
ТЕХНИКА

Международный стандарт радиосовместимости

"Стрелец-ПРО" сертифицирован на соответствие требованиям директивы Radio Equipment Directive 2014/53/EU. Это новый стандарт, который пришёл на смену R&TTE и вступил в полную силу в 2017 году. Предпосылкой для обновления нормативной базы послужило широкое распространение беспроводного оборудования типа “Интернет вещей”. RED жестко регламентирует электромагнитную совместимость и распределение радиочастотных диапазонов между устройствами различного назначения.

Наличие сертификата RED — это показатель качественного, эффективного, устойчивого и защищённого обмена данными в радиоканальной сети.

Степень устойчивости к э/м помехам

В России требования к электромагнитной совместимости определяются целым рядом государственных стандартов. Для того чтобы определить, насколько хорошо устройство защищено от помех, проводят испытания разной степени жесткости. Формально действующий ГОСТ Р 53325-2012 “Техника пожарная. Технические средства пожарной автоматики...” устанавливает вторую степень жесткости как минимальное требование к пожарным извещателям. Однако большинство отечественных производителей пожарных систем изготавливает технику, соответствующую 3-ей или 4-ой степени.

Извещатели “Стрельца-ПРО” имеют 3-ю степень жесткости, как и популярные модели проводных извещателей.
ТЕХНИКА

3.3. Советы и рекомендации по обслуживанию

Документация

Пособие по ТО.pdf

Размер файла: 4.60 мб

Скачать

Руководство по ТО.pdf

Размер файла: 804.31 кб

Скачать

В пособии по техническому обслуживанию собраны советы и подсказки по использованию программного обеспечения для диагностики системы и поиска проблем. Есть также ответы на часто задаваемые вопросы, справка по самым распространённым неисправностям и другая полезная информация.

На «Стрелец-ПРО» также есть отдельное руководство по техническому обслуживанию, в котором описаны общие положения, требования к персоналу, документации и работам, технологические карты проведения ТО-1, ТО-2, ТО-3, Бланки журналов, графиков, актов на работу и приемку.

В руководстве по техническому обслуживанию содержатся:

Общие положения, требования к персоналу, документации и работам.
Технологические карты проведения ТО-1, ТО-2, ТО-3.
Бланки журналов, графиков, актов на работу и приемку.

Как подключить систему к облаку?

Подключите Панель к локальной сети с выходом в интернет или используйте SIM-карту. Можно использовать специальные тарифы от операторов для “умных устройств”, они будут выгоднее обычных.
Укажите свою почту в свойствах пользователя под номером 2047 и примените изменения. Затем подайте команду «Отправьте систему в облако».
Если это первый объект, который вы подключаете к облаку, то на указанную почту придёт ссылка. Перейдите по ней, чтобы создать учётную запись в системе. При подключении новых объектов также указывайте одну и ту же почту. Таким образом в web-клиенте cloud.streletz.ru будут отображаться все объекты, подключенные к вашему аккаунту.

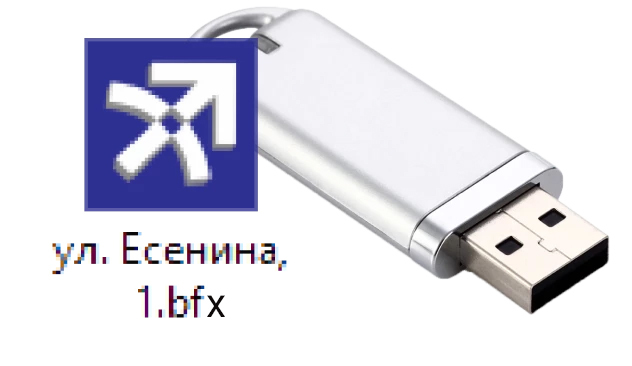

Чтобы удалённо подключаться к системе через "Стрелец-Мастер", сохраните себе файл конфигурации (.bf) с объекта.
Дома или в офисе зайдите на сайт cloud.streletz.ru. Там будут отображаться все объекты, которые вы подключили к облаку. Через web-клиент можно узнать состояния устройств, посмотреть протокол и управлять зонами. Для более глубокой работы с системой нужно скачать "Стрелец-Мастер" и подключиться к системе с помощью сохранённого файла конфигурации.
Через облачный сервис удобно работать с системой как удалённо, так и на объекте. Можно ходить по этажам с ноутбуком, проверять извещатели и тестировать систему без необходимости бегать до пожарного поста, где стоит Панель-ПРО и компьютер с АРМ.

Как найти проблемные устройства?

В “Стрелец-Мастер” и “АРМ Стрелец-Интеграл” есть функция “фильтр проблем". С помощью неё можно вывести количество неисправностей и тревог по каждому устройству за выбранный период времени. Данные можно отсортировать по количеству «проблем», чтобы в начале списка оказались устройства, на которые нужно обратить внимание в первую очередь.

Это очень полезный инструмент для инженера по обслуживанию. Например, можно легко выявить извещатели, которые выдают ложные тревоги, и принять меры по устранению этой проблемы. С помощью фильтрации по датам вы легко можете понять, что происходило с системой с момента вашего последнего визита на объект, есть ли какие-то изменения в лучшую или худшую сторону.

Чем полезны аналоговые значения?

Все дочерние устройства отображают напряжение на основной и резервной батарее. Большую часть срока работы напряжение находится на уровне 3.0 - 3.1 В, а неисправность появляется при напряжении 2,75 В. РР-ПРО с АКБ также показывают напряжение на своём аккумуляторе (4,2 В).
У точечных дымовых извещателей можно посмотреть степень запылённости и текущее значение дыма (оптической проходимости среды).
Тепловые пожарные извещатели, а также технологические датчики температуры показывают значение температуры.
Линейные извещатели тоже показывают степень запылённости и дыма. Это может быть полезно при установке и юстировке извещателя.
Устройства с пороговым шлейфом (например МВ1-ПРО) показывают значение сопротивления в цепи. При диагностике проблем можно даже обойтись без мультиметра.

Когда чистить извещатели?

С помощью вкладки «Аналоговые значения» вы можете найти извещатели, которые нуждаются в чистке дымовой камеры, а также превентивно найти и почистить извещатели, которые вот-вот достигнут порога запылённости. При анализе состояния устройств пользуйтесь следующими вводными:

  • Если запылённость достигла значения 64 единицы – пришло время почистить извещатель.
  • Когда запылённость вырастет до максимального значения 127, извещатель выдаст соответствующую неисправность.
  • «Обобщённая неисправность» также может означать, что дымовую камеру извещателя нужно разобрать, осмотреть и прочистить. Причинами этой ошибки могут быть сильная запылённость, насекомое, электромагнитная наводка или окисление контактов оптопары.

Как проверить связь?

Связь можно проверить в таблице на вкладке “Качество связи”. При анализе связей в системе используйте значение оценки качества связи в совокупности с значением рейтинга. Например, если у устройства связь «на тройку», то убедитесь, что у него хотя бы рейтинг выше единицы. И наоборот, если рейтинг низкий, то основная связь должна быть на «4» или «5».

В окне “Топология радиосети” связи в системе отображаются в виде графической схемы. Это тоже полезный инструмент для поиска уязвимых мест в системе.

Как добавить извещатели?

Добавление новых устройств происходит на вкладке «Конфигурирование/устройства» в «Стрелец-Мастер» или в «АРМ Конфигуратора». Чтобы система увидела устройство, нужно нажать на нём кнопку “Prog”.
После программирования нового устройства не забудьте добавить его в соответствующую ЗКПС на вкладке «Зоны». Тогда оно начнёт участвовать в тактике работы системы.
Преимущество радиоканальный системы в гибком конфигурировании состава ЗКПС. Зоны не привязаны к шлейфам, топологии СЛ или расположению ИКЗ. При добавлении извещателя нужно только выставить номер зоны в его свойствах, ничего переделывать на объекте не нужно. Если в процессе обслуживания состав зон поменялся, систему можно перенастроить в любой момент через ПО.
ТЕХНИКА

Видеоуроки

В серии видеоуроков по “Стрелец-Мастер” раскрыто множество вопросов по функционалу программы, в том числе даются практические советы по использованию ПО при обслуживании системы. Обязательно посмотрите эти ролики, если вы взяли на обслуживание “Стрелец-ПРО”, но ещё плохо знакомы с нашими продуктами.
Стрелец-Мастер: Программирование устройств

Обработка видео...

Стрелец-Мастер: Настройка логики

Обработка видео...

Стрелец-Мастер: Управление и диагностика

Обработка видео...

Стрелец-Мастер: Дополнительные утилиты

Обработка видео...

Стрелец-Мастер: Частые вопросы и ошибки

Обработка видео...

ТЕХНИКА

Что может понадобиться для обслуживания?

Ноутбук или стационарный компьютер на объекте нужен для решения 95% проблем с системой.
Телефон с интернетом нужен для получения уведомлений от системы и для общения с технической поддержкой.
Кабель microUSB – самый простой способ подключиться к любому ППКП серии Панель-ПРО.
Программатор-ПРО нужен для смены прошивки в дочерних устройствах и для записи речевых сообщений.
Съёмник извещателей на телескопической ручке – хорошее вложение средств, если вы много занимаетесь «Стрельцом».
Набор инструментов – это вы понимаете и без нас. При обслуживании вы чаще всего будете использовать небольшую крестовую и шлицевую отвертку.
ТЕХНИКА

Задания для самостоятельной работы

Задания.pdf

Размер файла: 2.27 мб

Скачать

Хотите посмотреть на Streletz-Cloud в действии? Зайдите в наш демонстрационный аккаунт! https://cloud.streletz.ru/auth/login логин: demo.streletz@gmail.com пароль: streletz2023
