КОЛОНКА РЕДАКТОРА
Нет поставок приборов? Перепроектировать легко!
Уже более 10 лет среди профессионалов рынка систем пожарной безопасности идут дискуссии о том, какое оборудование лучше применять для оснащения объектов системами пожарной сигнализации, автоматики и оповещения – классическое проводное или новое беспроводное. В основе этих дискуссий лежали технические аспекты работы той или иной системы и экономика применения. В этом году на первый план вышли другие факторы – возможность купить оборудование и своевременно выполнить проект.
Геополитические события 2022 г. привели к массовому уходу с российского рынка систем безопасности иностранных производителей, а также к остановкам производств или сбоям в поставках отечественных компаний. При этом у многих заказчиков уже установлены или спроектированы для новых объектов системы безопасности производителей, ушедших с рынка.
Кроме того, с 31 марта 2022 г. в России запрещается закупать иностранный софт для критической информационной инфраструктуры (КИИ). В документе также говорится, что с 1 января 2025 г. все органы власти должны отойти от использования иностранного софта на всех существующих объектах КИИ.
В связи со всеми вышеуказанными событиями у заказчиков и проектно-монтажных организаций возникла острая необходимость поиска альтернативных решений среди российских производителей как в плане железа, так и софта для реализации новых проектов либо миграции уже эксплуатируемых систем. При этом выбор в пользу той или иной системы безопасности зависит от надежности поставок, качества продукции, гарантии техподдержки и сервисного обслуживания в течение всего срока эксплуатации систем, а также возможности оптимизации трудовых ресурсов и сокращения сроков сдачи проектов в условиях острой нехватки рабочих рук и возросших темпов строительства.
И снова встает вопрос, на какие российские системы из представленных на рынке лучше перепроектировать свои проекты – на проводные или радиоканальные и как это сделать, приложив минимум усилий.
Михаил Левчук,
Редактор рубрики"Беспроводные технологии",
исполнительный директор ООО "Аргус-Спектр"
В этой статье поговорим о том, почему нужно сделать выбор именно в пользу радиоканальных систем безопасности и какие действия нужно предпринять, чтобы максимально оперативно и качественно перепроектировать систему с проводного оборудования на беспроводное.
В 2022 г. рынок противопожарных систем пережил сильные потрясения. Ушли иностранные производители, оборудование которых в достаточно большом количестве применялось на производственных объектах, в гостиницах, торговых центрах и др. Многие российские про- изводители столкнулись со сложностями в закупке комплектующих, в результате чего некоторые вынуждены были временно прекратить производство, другие – значительно увеличить сроки поставок. В итоге у проектно-монтажных организаций возникла острая необходимость перепроектировать ряд объектов на доступное для заказа оборудование. С учетом текущей нехватки рабочих рук на рынке, а также сжатых сроков реализации проектов наиболее разумным решением становится замена проводного оборудования в проектах на беспроводное.
Нормативные требования
Безусловно, проектировщики, которые долгое время работали только с проводным оборудованием, могут в первую очередь поинтересоваться, а соответствуют ли беспроводные системы действующим нормам в области пожарной безопасности. Забегая вперед, сразу скажем: соответствуют! Причем не только российским, но и более строгим международным, что подтверждается успешной сертификацией и экспортным опытом некоторых российских производителей. Основой нормативных требований в области пожарной безопасности в России является Федеральный закон № 123-ФЗ "Технический регламент о требованиях пожарной безопасности", который, в частности, определяет требования к устойчивости линий связи в противопожарных системах. Более детально положения закона раскрываются в ГОСТ Р 53325 и вступившем в силу в 2021 г. своде правил СП 484.1311500–2020, которые не просто разрешают применение радиоканала, но и в ряде случаев делают использование беспроводных систем более целесообразным.
Новые нормативные требования значительно влияют на сроки выполнения работ: теперь нужно продумывать разделение системы на зоны контроля пожарной сигнализации (ЗКПС) и устанавливать дополнительные устройства – изоляторы короткого замыкания; нельзя объединять охранные и пожарные системы. Выполнение каждого пункта из этого списка на проводных системах прибавляет ко времени сдачи проекта дни и недели.
Вступил в силу также СП 6.13130.2021 "Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности", в котором определены способы прокладки кабельных линий противопожарных систем. Теперь нельзя не только прокладывать кабели и провода систем пожарной сигнализации в одном коробе с другими проводами, но и использовать один кабель-канал для совместной прокладки входящих и исходящих линий одной адресной линии.
Все вышеупомянутые изменения в нормах склоняют чашу весов в вопросе выбора систем пожарной безопасности к беспроводным решениям, которые более устойчивы к единичной неисправности за счет резервных маршрутов связи, более гибки при разделении системы на ЗКПС (разделение осуществляется в программе), а также максимально просты и не требуют высокой квалификации при монтаже и пусконаладке.
Технические особенности профессиональных беспроводных систем
Многие проектировщики могут задать вопрос: а будет ли оно работать? Сомнения вполне понятны, все-таки кабель – привычная среда передачи, а радиоканал некоторым кажется недостаточно надежным. Здесь необходимо отметить, что беспроводные системы прошли долгий путь развития. Современные радиосистемы значительно отличаются от своих предшественников 15-летней давности и являются не менее надежными продуктами, чем проводные решения.
Профессиональные радиоканальные системы нового поколения имеют следующие характеристики и возможности:
- наличие в беспроводной номенклатуре всего оборудования, необходимого для построения полноценной системы пожарной сигнализации, оповещения и автоматики;
- работа на базе радиоканала, разрешенного к использованию без дополнительных лицензий и сертификатов, при этом имеющего встроенные механизмы борьбы с помехами (868 МГц);
- многосвязность (глобальный роуминг): автоматический выбор ретранслятора, через который происходит обмен информацией с центральной панелью;
- до 10 лет работы от штатного комплекта батарей, что позволяет обслуживать устройства реже и дешевле;
- возможность удаленного контроля за техни- ческим состоянием извещателей (заряд бата- рей, качество связи и др.).
С точки зрения надежности и устойчивости главной технической особенностью радиосистем является многосвязность (глобальный роуминг). Примечательно, что чем больше система, тем выше ее надежность за счет большего количе- ства ретрансляторов, а значит, – множества путей доставки сообщений (рис. 1). Наглядным подтверждением этого тезиса является, например, опыт применения беспроводных систем на горнолыжном курорте "Солнечная долина" в Челябинской области, где установлено порядка 5 тыс. беспроводных устройств.

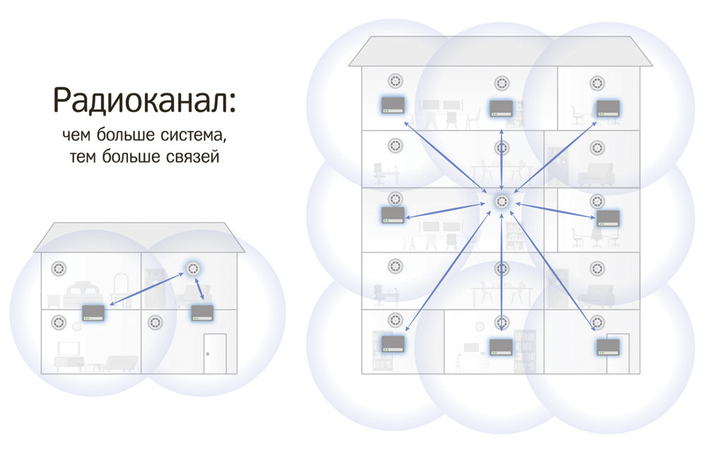

Рис. 1. Чем больше радиосистема, тем выше ее надежность
Перепроектирование на "радио": просто отсеките все лишнее
Процесс замены проводного оборудования на беспроводное очень прост (рис. 2).
Этап 1. Меняем оконечное оборудование непосредственно по типам: проводные дымовые извещатели, оповещатели или модули управления автоматикой меняются на радиоканальные. Некоторые производители предлагают пользоваться таблицами замены оборудования, которые делают этот процесс еще проще.
Этап 2. Далее нужно просто стереть проводные линии связи. В радиоканальных системах проводные линии тоже нужны, но только для подачи питания на ретрансляторы, поэтому их количество минимально. Ретрансляторы – это главное отличие радиосистем от проводных, именно они обеспечивают связь между датчиками. Для определения количества ретрансляторов и выбора мест их размещения производители предлагают пользоваться разработанными методиками, калькуляторами и стандартами организации на проектирование. Наличие таких проработанных материалов также значительно облегчает защиту проектов в экспертных организациях, если это требуется.
Этап 3. Меняем приемно-контрольный прибор на новый из состава беспроводной системы безопасности и наслаждаемся!

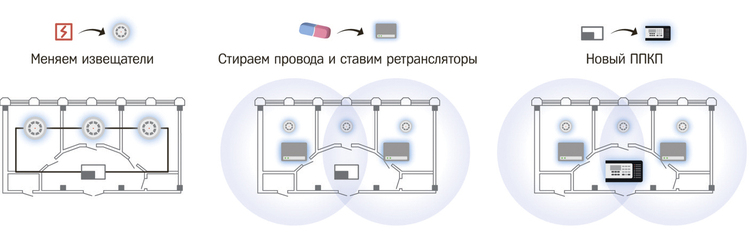

Рис. 2. Три этапа перепроектирования с "провода" на "радио"
Кому выгодно?
Практика применения беспроводных систем уже так велика, что вопрос "А сколько мы заработаем?" уже не стоит. Давно известно, что применение беспроводных систем выгодно как для проектно-монтажных организаций, так и для конечного заказчика. Существует большое количество сравнений технико-экономических показателей, которые подтверждают, что на средних и крупных объектах стоимость радиоканальной системы под ключ, как правило, ниже, чем проводной, несмотря на кажущуюся дешевизну проводного оборудования. В свою очередь, проектно-монтажная организация получает выгоду за счет того, что работы можно выполнить значительно быстрее и меньшими силами. Эти вопросы были рассмотрены на страницах данного журнала неоднократно. Сегодня хотелось бы обратить внимание на еще один важный аспект.
Оборудование недостаточно купить, его необходимо привезти на объект, разгрузить и хранить до момента монтажа. Не так давно мы проводили сравнение объема и массы оборудования и материалов, необходимых для выполнения работ по монтажу системы сигнализации, автоматики и оповещения для системы в 2 тыс. пожарных извещателей. Общий объем и масса оборудования и материалов для проводной системы составили 35 куб. м и 6 т соответственно. Это одна большая фура или два автомобиля "ГАЗон Некст". Для беспроводной системы аналогичные задачи требуют в два раза меньше оборудования и материалов – 18 куб. м и 3 т соответственно (рис. 3). Очевидно, что чем меньше оборудования нужно закупить, контролировать и монтировать, тем проще управлять работами на объекте. Это, в свою очередь, также снижает затраты на про- изводство работ и повышает прибыль проектно-монтажной организации.

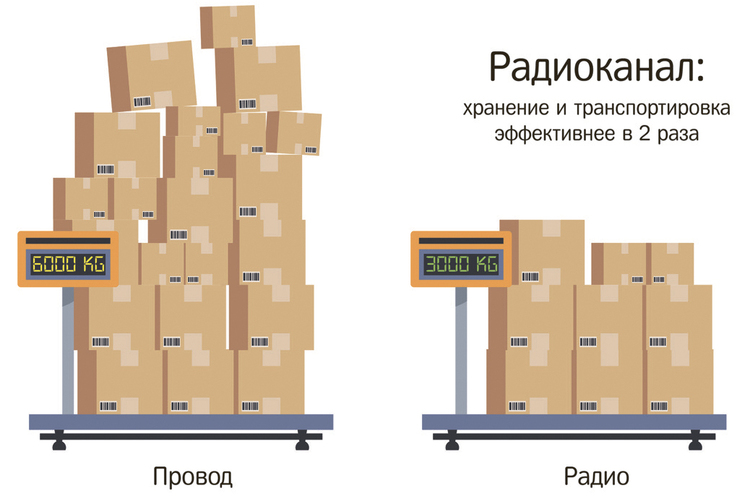

Рис. 3. Сравнение объемов и массы оборудования и материалов
Выводы
В условиях внедрения новой нормативной базы и усиливающихся санкционных ограничений количество систем, которые можно применять, стало гораздо меньше. Многие производители испытывают сложности с закупкой комплектующих и увеличивают сроки поставок. С учетом изменений в нормативной базе, а также необходимости оптимизации финансовых и временных затрат все большую актуальность приобретает замена проектных решений на доступное беспроводное оборудование. Перепроектирование на радиоканал – это очень просто, нужно только заменить оборудование по таблице, стереть проводные линии и рассчитать количество ретрансляторов по имеющимся методикам. Замена на беспроводное оборудование позволит не только гораздо проще выполнить работы в жесткие сроки, но при этом еще и получить достаточную прибыль.
Андрей Пичугов,
Генеральный директор ООО "Информационные технологии"
