Больше объектов меньшими силами

НОРМЫ. Новые ГОСТ и Свод правил по проектированию. Ужесточение требований к живучести пожарных систем.
ТЕХНИКА. Дистанционное обучение с практическим занятием. Сравнительный анализ радиосистем на российском и зарубежном рынках. Новинки видеообзоров: серия технических видеороликов о приборах из состава "Стрельца-ПРО".
ЭКОНОМИКА. "Стрелец-ПРО" в 30 Covid-госпиталях России и 150 школах Москвы. "Стрелец-ПРО" для ЖКХ.

Изменение стандартов и сводов правил
В 2020 году были ужесточены требования государственного стандарта и сводов правил по пожарной безопасности к линиям связи: единичная неисправность не должна будет приводить к потере связи с более чем одной зоной контроля пожарной сигнализации.
Проще всего данную норму реализовать с помощью беспроводных систем с многосвязной топологией. В таких системах все маршруты доставки извещений выстраиваются и резервируются автоматически. При поломке радиоканального контроллера все устройства, которые были к нему подключены, автоматически найдут себе новый маршрут обмена данными.

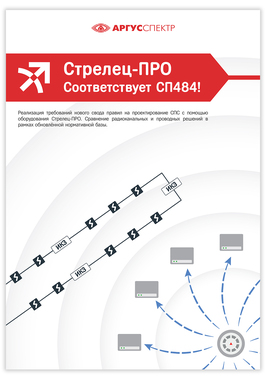

Новые своды правил СП 484, 485, 486. Комментарии к избранным положениям. Сравнение применения проводных и беспроводных систем пожарной сигнализации для реализации новых требований
1 марта 2021 года вступили в силу новые своды правил по проектированию систем противопожарной защиты: СП 484.1311500.2020, СП 485.1311500.2020, СП 486.1311500.2020. Новые нормативные требования влекут за собой множество перемен в отрасли пожарной безопасности. Какие ключевые изменения внесены в новые своды правил? Как новые требования повлияют на рынок пожарной безопасности в целом? Как изменятся подходы к проектированию, а также стоимость комплексного оснащения объекта и владения системой пожарной сигнализации?

Одно из существенных изменений, которое уже вступило в силу с 1 марта 2021 года – обязательное оборудование ряда объектов адресными системами пожарной сигнализации. Здесь и объекты с массовым пребыванием людей, и объекты социальной сферы, и жилые дома выше 28 метров, и др. Те проекты систем для перечисленных объектов, которые не прошли экспертизу до 1 марта 2021 года, необходимо будет переделывать на адресные системы.

Тип объекта	Пороговые	Адресные
Здания с одновременным пребыванием 50 человек и более	-	+
Театры, кинотеатры, концертные залы, стадионы	-	+
Вокзалы	-	+
Поликлиники и амбулатории	-	+
Особо опасные, технические сложные объекты	-	+

Тип объекта	Пороговые	Адресные
Здания дошкольных образовательных организаций, домов престарелых и инвалидов, больницы, интернаты	менее 3 000 м2	+
Гостиницы, общежития, спальные корпуса	менее 3 500 м2	+
Многоквартирные жилые дома	при высоте здания менее 28 м	+
Музеи, выставки, танцевальные залы	одноэтажные менее 1 000 м2	+
Здания организаций торговли	менее 3 500 м2	+
Здания общественного питания	менее 800 м2	+
Здания бытового и коммунального обслуживания	менее 1 000 м2	+
Образовательные учреждения	менее 3 000 м2	+
Здания научных организаций, банков, контор, офисов	менее 5 000 м2	+

6.1.5. Общее количество ИП, подключаемых к одному ППКП, не должно превышать 512, при этом суммарная контролируемая ими площадь не должна превышать 12,000 м2. Допускается подключение к одному ППКП более 512 ИП и увеличение суммарной контролируемой ими площади до 48,000 м2, если ППКП имеет защиту от возникновения системной ошибки, либо при ее возникновении произойдет потеря связи ППКП не более чем с 512 ИП.

В первом выпуске "Аргус-Лектория" с участием приглашенного эксперта Александра Вадимовича Зайцева Вы узнаете:
Откуда в своде правил появилось нововведение об ограничении емкости ППКП и с чем оно связано?
Что такое "системная ошибка" в ППКП?
Какие российские производители уже могут предложить рынку ППКП с защитой от возникновения системной ошибки?
Как данное требование свода правил влияет на радиоканальные системы?

В текущем выпуске "Аргус-Лектория" будут рассмотрены следующие вопросы:
Зона контроля ПС - новая терминология?
ЗКПС в адресных и неадресных СПС.
Проблематика выдачи извещений о пожаре.
Новый подход к проектированию.
Территориальное зонирование СПС.
Ограничение площади ЗКПС.
Проблема отделения ручных ИП от автоматических.
Особый порядок организации ЗКПС.
Что не так с термином “Раздел”.

5.3. В случаях, когда защите подлежат объекты, разделенные на пожарные отсеки, комплексы отдельно стоящих зданий или сооружений (два или более здания или сооружения), в том числе объединенные строительными конструкциями (например, переходами), единичная неисправность линий связи СПА в одной части объекта (в здании, сооружении, отсеке и т.п.) не должна влиять на работоспособность СПА в других частях объекта и возможность отображения сигналов о работе СПА на пожарном посту.

5.21. СПА не должны выполнять функции, не связанные с противопожарной защитой, за исключением следующих функций, использующих общие исполнительные устройства: трансляция музыкальных программ, рекламных и информационных объявлений, иных сообщений, связанных с гражданской обороной и чрезвычайными ситуациями; управление водоснабжением объекта; управление естественным проветриванием здания; управление общеобменной вентиляцией здания.

В рамках выпуска мы обсудим следующие вопросы:
Уровни доступа в СПС.
Четвёртый уровень и прошивки приборов.
Реальные ситуации при обслуживании.
Взаимосвязь двух требований из СП.
Проблема сертификации.
Охранные и пожарные ШС.
Увеличение затрат для заказчика.

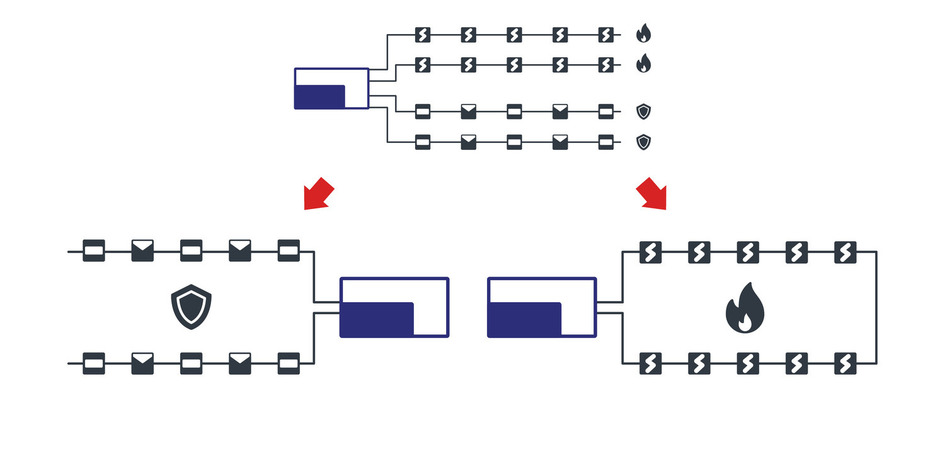

История отделения систем пожарной сигнализации от систем охранной сигнализации.

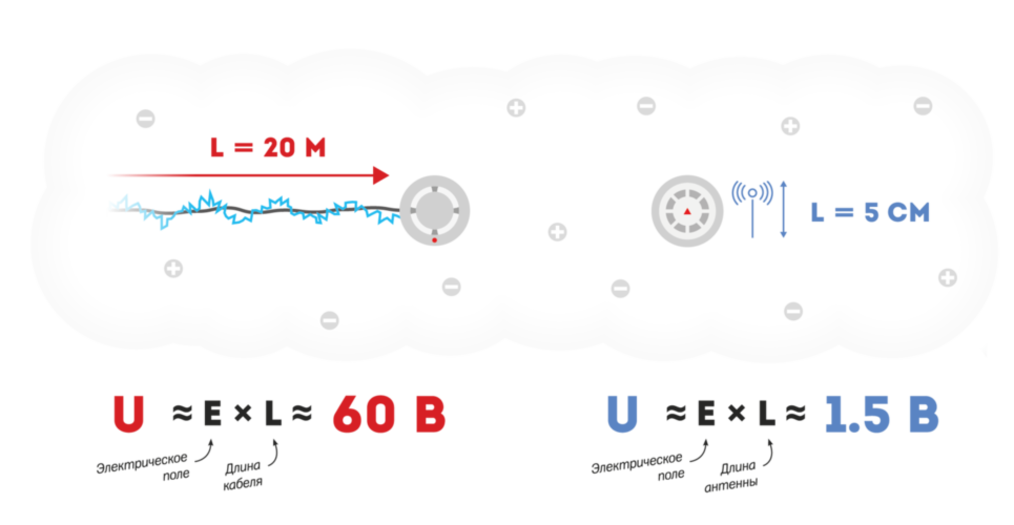

Воздействию электромагнитных наводок сильнее всего подвержены проводные системы, в которых кабельная линия является своего рода антенной. Наведённое электромагнитной помехой напряжение пропорционально длине участка проводной линии, на который эта помеха воздействует. К примеру, воздействие помехи с напряжённостью электрического поля 30 В/м на участок линии, составляющий 10% от общей длины линии 20 м, создаст напряжение в линии 60 В, что приведёт либо к ложному срабатыванию, либо к неисправности прибора.
Радиоканальные системы, благодаря отсутствию проводов, намного меньше подвержены воздействию внешних электромагнитных наводок. Например, единственный проводник в извещателях и контроллерах “Стрелец-ПРО” – это антенны длиной 5 см, поэтому при воздействии электрического поля с той же напряжённостью величина наведённого напряжения составит 1,5 В, причём воздействует помеха только на входной каскад извещателя, что ни при каких обстоятельствах не способно привести к ложному срабатыванию.

В свете ужесточения норм компания "АРГУС-СПЕКТР" провела предупреждающие действия по улучшению пожарных извещателей серии "Аврора-ПРО" из состава беспроводной системы "Стрелец-ПРО". Извещатели дымовые Аврора-Д-ПРО и комбинированные Аврора-ДТ-ПРО, Аврора-ДС-ПРО и Аврора-ДО-ПРО стали еще надежнее, чем прежде!
Благодаря примененным техническим решениям, обеспечивающим дополнительную защиту от воздействия внешних факторов, дымовые извещатели серии "Аврора-ПРО" получили более высокий уровень надежности. При минимальной вероятности ложных тревог они способны эффективно обнаружить пожар и помочь избежать сложностей при обслуживании СПС.

В новом выпуске «Аргус-Лектория» мы коснёмся каждого из требований по обеспечению достоверности обнаружения пожара и рассмотрим следующие вопросы:
Почему так важна проблема ложных тревог
Определение ложного срабатывания в СП484
Понятие «Достоверность» в СП484
Причины ложных срабатываний
Понятие чувствительности и порога срабатываний
Чистка ИП в России и за рубежом
Компенсация запылённости
Ложные срабатывания в адресных и пороговых СПС
Алгоритмы принятия решения
Другие причины ложных срабатываний
Грядущие изменения норм (проект ГОСТа)

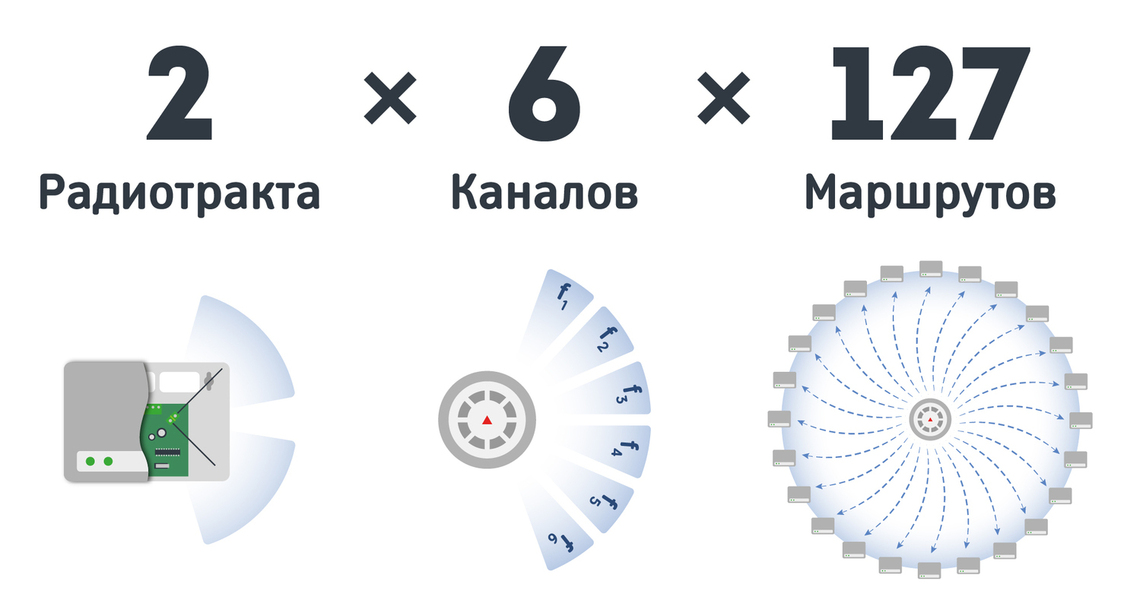

В «СТРЕЛЕЦ-ПРО» используются 6 рабочих частотных каналов, что обеспечивает 6 линий связи между любыми двумя приемо-передающими устройствами радиосистемы. Каждые контроллер и ретранслятор системы «СТРЕЛЕЦ-ПРО» оснащены двумя приемо-передающими устройствами, причем их антенны ортогональны, что благодаря поляризационному разнесению также обеспечивает 2 независимые линии связи с устройствами (умножаем 6 на 2). Функция многосвязанности в системе «СТРЕЛЕЦ-ПРО» означает, что каждый извещатель связывается с ближайшим контроллером или ретранслятором системы и с соседними ретрансляторами с возможностью динамически переключаться между ними в случае недоступности ближайшего, что позволяет сформировать основной и резервные маршруты передачи данных от извещателя к контроллеру системы. Соответственно, умножая 6 на 2 и на количество резервных маршрутов передачи данных, получаем многократно резервированные линии связи между извещателем и контроллером. Требование по устойчивости линий связи между ППКП и ИП в системе «СТРЕЛЕЦ-ПРО» не просто выполняется, но выполняется с большим запасом.

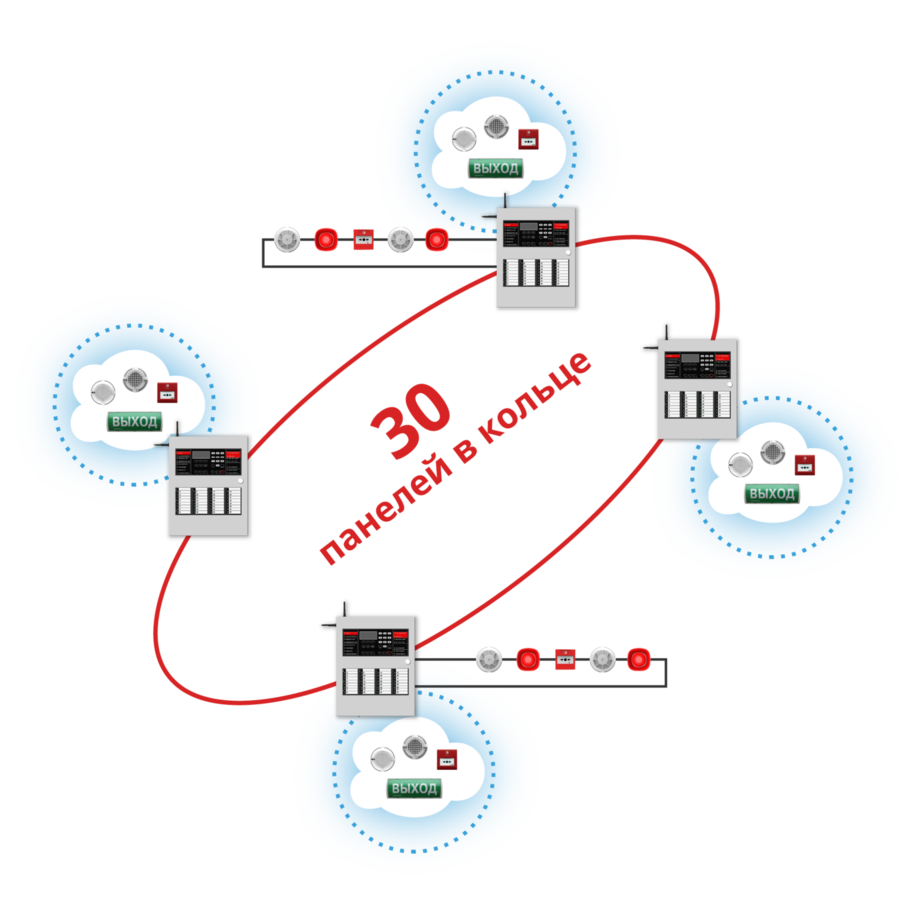

Для крупных объектов, где количество извещателей превышает 512, можно применять сеть из нескольких ППКУП "Панель-3-ПРО". В таком случае требование по единичной неисправности линии связи будет выполняться за счёт цепочечно-кольцевого интерфейса связи. Внутри каждого прибора производится ретрансляция сигналов к следующему прибору в кольце, что позволяет в единой системе настроить общие условия срабатывания автоматики и оповещения. При этом сами приборы автономны, и при выходе из строя одного из них в кольце, остальные продолжат работу в обычном режиме. То же самое касается и единичной неисправности линий связи между ними. Короткое замыкание или обрыв межприборного интерфейса не приведёт к потере контроля ни над одной ЗКПС и ни над одной зоной защиты.

В данном выпуске «Аргус-Лектория» будут рассмотрены следующие вопросы:
Определение радиоканальной линии связи.
Устойчивость к единичным неисправностям в «СТРЕЛЕЦ-ПРО».
Радиопомехи: реальная угроза или миф?
Что было сделано в «СТРЕЛЕЦ-ПРО» для соблюдения СП484?
Почему радиоканал удобнее для организации ЗКПС?
Информационная ёмкость ППКП в «СТРЕЛЕЦ-ПРО».
Одна радиосреда, множество линий связи.
Частотные диапазоны и ёмкость радиосети.
Стандартизация радиоканальных СПС в мире.

Ужесточение технических требований к СПС в сводах равил – это вынужденные меры для повышения уровня пожарной безопасности в стране. Неизбежен рост затрат на оснащение и обслуживание пожарной сигнализации, причём не только для заказчиков, но и для проектно-монтажных организаций.
Однако опыт подсказывает, что исправная и надёжная пожарная сигнализация – это залог безопасной эвакуации людей и минимизации ущерба при пожаре, а значит это та составляющая здания, на которой экономить нельзя. Проектировщикам и заказчикам остаётся только грамотно подобрать то техническое решение, которое обеспечит выполнение новых требований с максимальной эффективностью и минимальными затратами.

Кратко об удаленной практике
"АРГУС-СПЕКТР" представляет дистанционное обучение с удаленным практическим занятием по работе с беспроводной системой охранно-пожарной сигнализации, оповещения и локализации "Стрелец-ПРО".
Вы можете удаленно подключиться к стендам с оборудованием "Стрельца-ПРО" и получить навыки программирования и конфигурирования системы. По итогам удаленного обучения Вы можете пройти тестирование и получить сертификат.

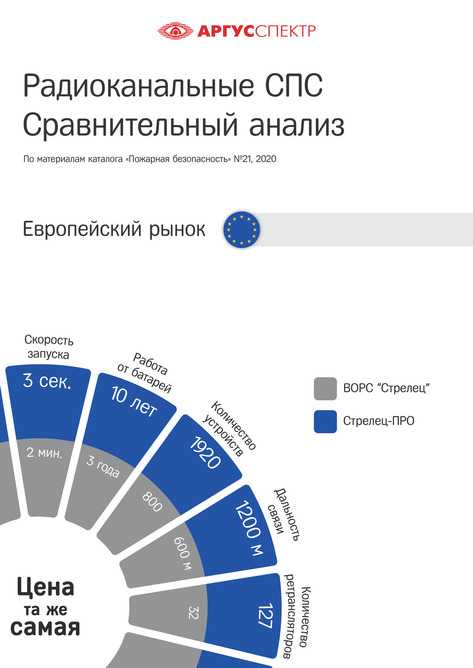

На сегодняшний день большинство производителей систем безопасности имеют свою линейку радиоканальных устройств в том или ином виде. Такой тренд обусловлен тем, что совершенствование и удешевление технологий беспроводной передачи данных делают радиоканальные системы достойной и выгодной альтернативой проводным аналогам. В представленных ниже материалах рассмотрены несколько ключевых игроков российского и европейского рынков беспроводных систем сигнализации, которые предлагают профессиональные и сертифицированные решения в области пожарной безопасности.

Монтаж 1000 кв. метров за 1 день!
В беспроводной системе не нужно прокладывать кабель, извещатели просто крепятся к потолку на 2 самореза. Благодаря этому, радиоканальную сигнализацию можно установить силами двух работников без специальной квалификации всего за один день. С другой стороны, чтобы проложить огнестойкую кабельную линию по всему объекту, нужна бригада квалифицированных электромонтажников, а работы по проекту могут затянуться на несколько недель. Беспроводные технологии позволяют проектно-монтажным организациям адаптироваться в современных условиях работы и выполнять сложные проекты в кратчайшие сроки.

ПРОВОД. Для проводных систем монтажные работы включают в себя прокладку кабельных трасс и монтаж оборудования. Значительное время при производстве монтажных работ занимает именно прокладка кабельных трасс. В новом СП6 появились требования о прокладке линий. Теперь не только нельзя прокладывать кабели и провода систем пожарной сигнализации в одном коробе с другими проводами, но и нельзя использовать один кабель-канал для совместной прокладки входящих и исходящих линий одной адресной линии.

РАДИО. На практике беспроводные системы можно установить теми же силами в 5-6 раз быстрее, чем проводные, ведь для радиосистем достаточно только установить извещатели. При этом процесс монтажа самих извещателей тоже различается. Если для монтажа радиоканального извещателя необходимо прикрутить базу к потолку и закрепить на базу извещатель. То в проводных системах необходимо произвести еще и расключение кабеля на базе и только потом закрепить на базу извещатель.

В проводных системах процессы программирования и пусконаладки происходят непосредственно на объекте.
В радиоканальных системах можно получить запрограммированное оборудование с завода (комплект высокой заводской готовности с номерами комнат и этажей для каждого устройства) или же произвести программирование системы в офисе.
В процесс пусконаладки будет входить только небольшая корректировка работы системы непосредственно на объекте.

Одно из преимуществ пожарной радиосистемы «Стрелец-ПРО» - отсутствие проблем и дополнительных трат при обслуживании. Как это возможно?
Беспроводные технологии развиваются семимильными шагами: энергопотребление радиомодемов уменьшается с каждым поколением, протоколы обмена данных постоянно оптимизируются, элементы питания совершенствуются. "Стрелец-ПРО" разработан в гармонии с современными тенденциями. Устройства радиосистемы работают от одного комплекта батарей на протяжении всего срока эксплуатации – 10 лет.
Отсутствие проводов минимизирует ложные тревоги и позволяет легко переоснастить систему без сложных и дорогостоящих работ с кабельными трассами. Облачный сервис Streletz-Cloud упрощает обслуживание: информация о состоянии каждого устройства доступна удаленно в любое время.

При обслуживании радиосистемы «Стрелец-ПРО» не нужно выполнять регулярные прозвоны линий и измерения сопротивления изоляции, не нужно монтировать новые кабельные трассы при ремонте или модернизации системы, не нужно менять провода и оборудование из-за ложных тревог. В «Стрельце-ПРО» новые извещатели легко программируются и монтируются, а ЗКПС формируются программно, без привязки к связям в системе. Любая компания может обслуживать радиосистему «Стрелец-ПРО» без риска крупных переделок.

Московский клинический центр  инфекционных болезней "Вороновское"
Медицинский комплекс рассчитан на 900 пациентов и включает лечебный блок, 240 реанимационных коек, приемное отделение, операционный, диагностический и лабораторные блоки, 14 секций общежитий для 1300 сотрудников, сооружения инженерно-коммунальной инфраструктуры, вспомогательные и технические здания. Суммарная площадь зданий - 81,3 м2, площадь территории – 40 Га.
В связи с экстренными сроками возведения строительно-монтажные работы велись параллельно с прокладкой коммуникаций и строительством дорог. Реализованная в «Стрельце-ПРО» технология многосвязной маршрутизации, отсутствие кабельных линий и продвинутые технические характеристики системы позволили оснастить объект в рекордно сжатые сроки.

Основные преимущества "Стрельца-ПРО" для ЖКХ:
установка системы в 5–6 раз быстрее, чем на проводах;
снижение затрат на расходные материалы, нет дорогостоящих огнестойких кабельных линий;
10 лет работы от комплекта батарей;
круглосуточный онлайн-мониторинг состояния устройств через облако и вызов пожарных в автоматическом режиме;
минимальные расходы на эксплуатацию системы и техническое обслуживание;
гарантия на все оборудование – 5 лет.

"Стрелец-ПРО": Безопасная школа за 2 дня!
В 2019 году в рамках исполнения постановления правительства Москвы о безопасности детских учреждений в школах Столицы был реализован проект по модернизации систем противопожарной защиты без вывода объектов из эксплуатации. За 6 месяцев системы охранно-пожарной автоматики были обновлены в 150 школах г. Москвы. Главная особенность проекта – применение беспроводной системы охранно-пожарной сигнализации и оповещения "Стрелец-ПРО" производства компании "АРГУС-СПЕКТР".

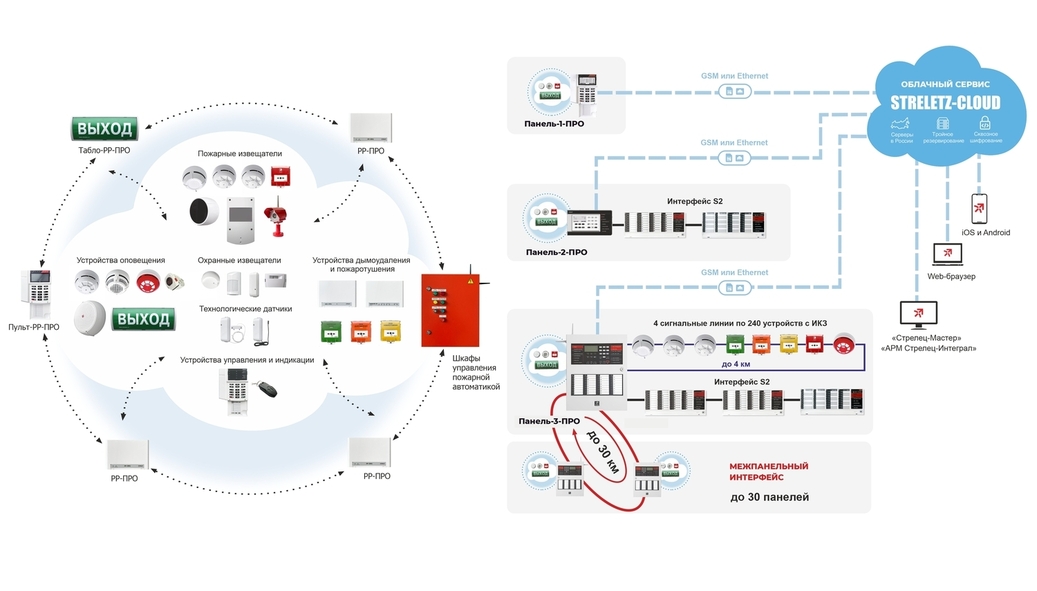

СТРУКТУРА ИСБ "СТРЕЛЕЦ-ИНТЕГРАЛ"

НОВЫЕ ГОСТ И СВОДЫ ПРАВИЛ. УЖЕСТОЧЕНИЕ ТРЕБОВАНИЙ К ЖИВУЧЕСТИ ПОЖАРНЫХ СИСТЕМ

Изменение стандартов и сводов правил

Новые нормативные требования

1. ПЕРЕЧЕНЬ ОБЪЕКТОВ, ГДЕ ТРЕБУЕТСЯ ИСПОЛЬЗОВАНИЕ АДРЕСНЫХ СПС

Строго адресные

С исключениями

2. ОГРАНИЧЕНИЕ ЁМКОСТИ ППКП

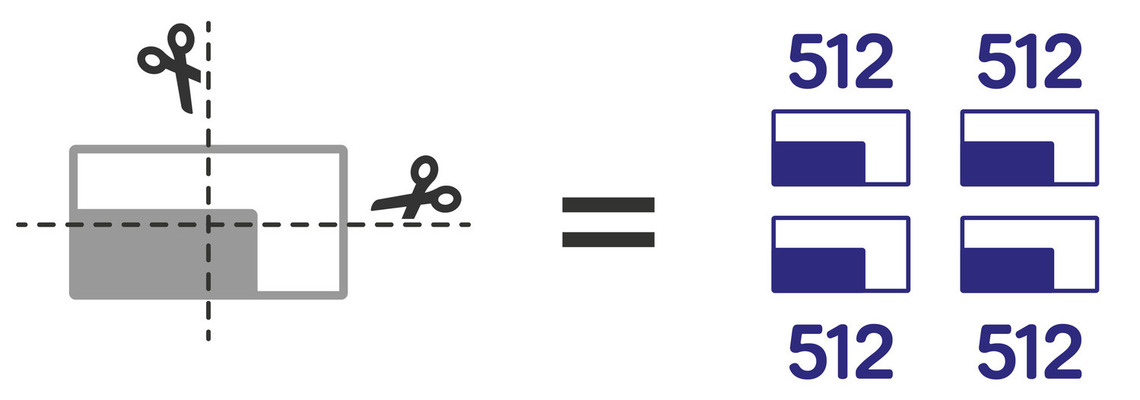

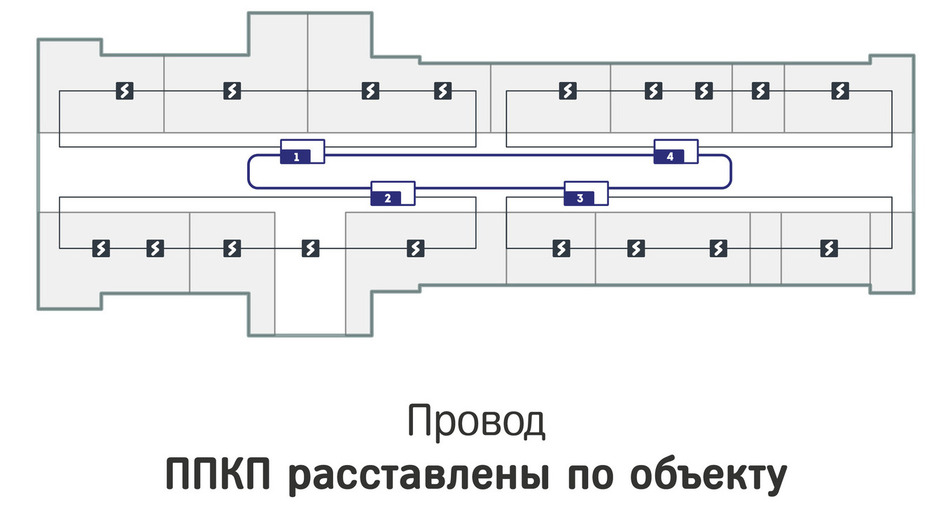

Крупные системы делятся на несколько небольших

Реализация требования

"Аргус-Лекторий": Ограничение ёмкости ППКП

3. ЗОНЫ КОНТРОЛЯ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

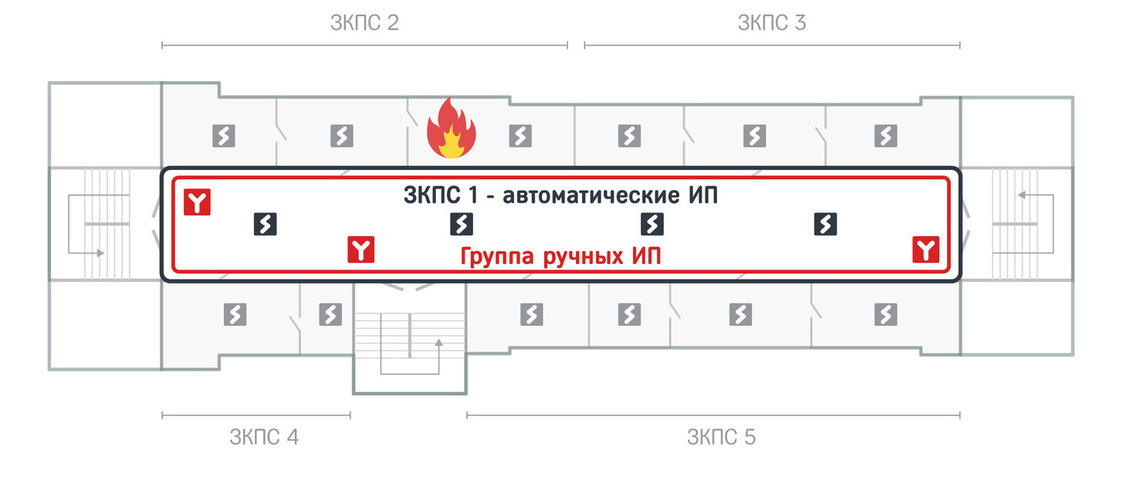

Разбивка на ЗКПС на поэтажных планах

Ограничения ЗКПС

ЗКПС - основа системы пожарной сигнализации на всём её жизненном цикле

Разделение на ЗКПС проводных и беспроводных систем

"Аргус-Лекторий": Зоны контроля пожарной сигнализации

4. ЕДИНИЧНАЯ НЕИСПРАВНОСТЬ СВЯЗИ С ИЗВЕЩАТЕЛЯМИ

Реализация требования в неадресных и адресных системах

Реализация в проводных системах

Реализация в радиоканальных системах

"Аргус-Лекторий": Единичная неисправность связи с извещателями

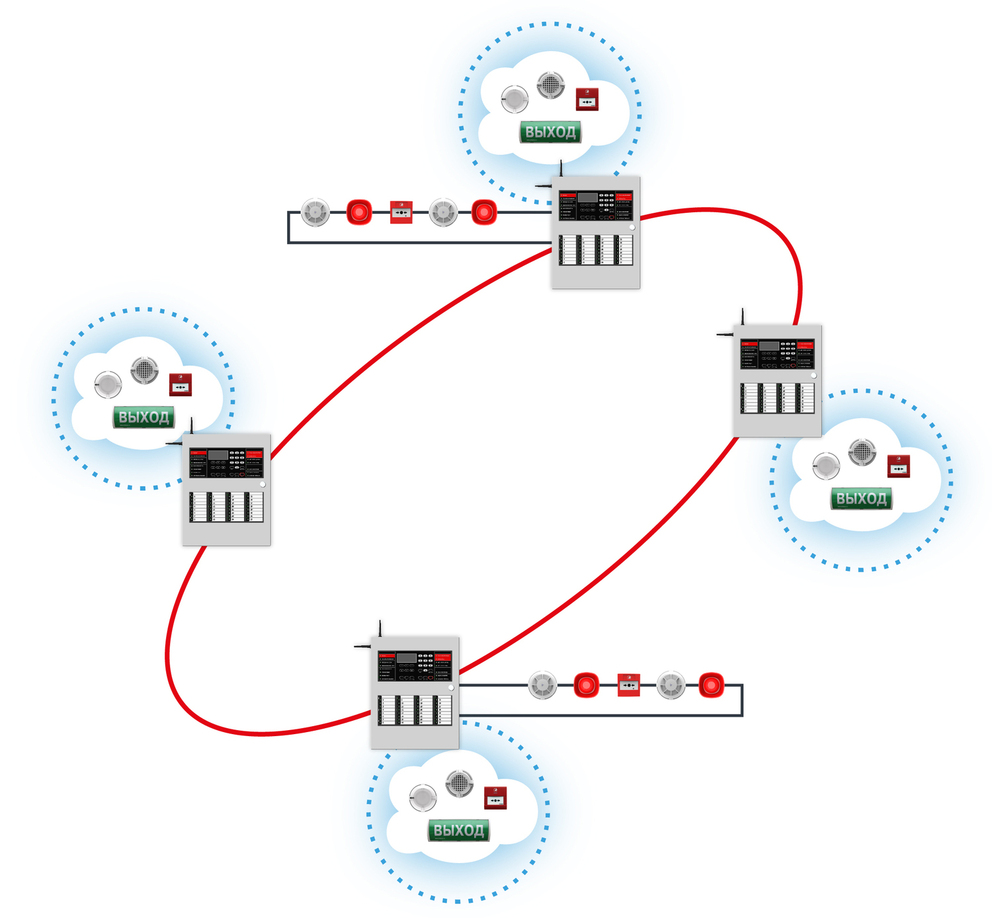

5. ЕДИНИЧНАЯ НЕИСПРАВНОСТЬ СВЯЗИ МЕЖДУ ППКП
