Стрелец-ПРО для жилых комплексов

НОРМЫ.

1. Новые своды правил СП 484, СП 3. Ужесточение требований к СПС в жилых домах.
2. Безопасность жилых комплексов в свете новых норм.
3. Монтаж кабельных линий в соответствии с СП 6.
4. Монтаж кабельных линий в соответствии с СП 3.


ТЕХНИКА.

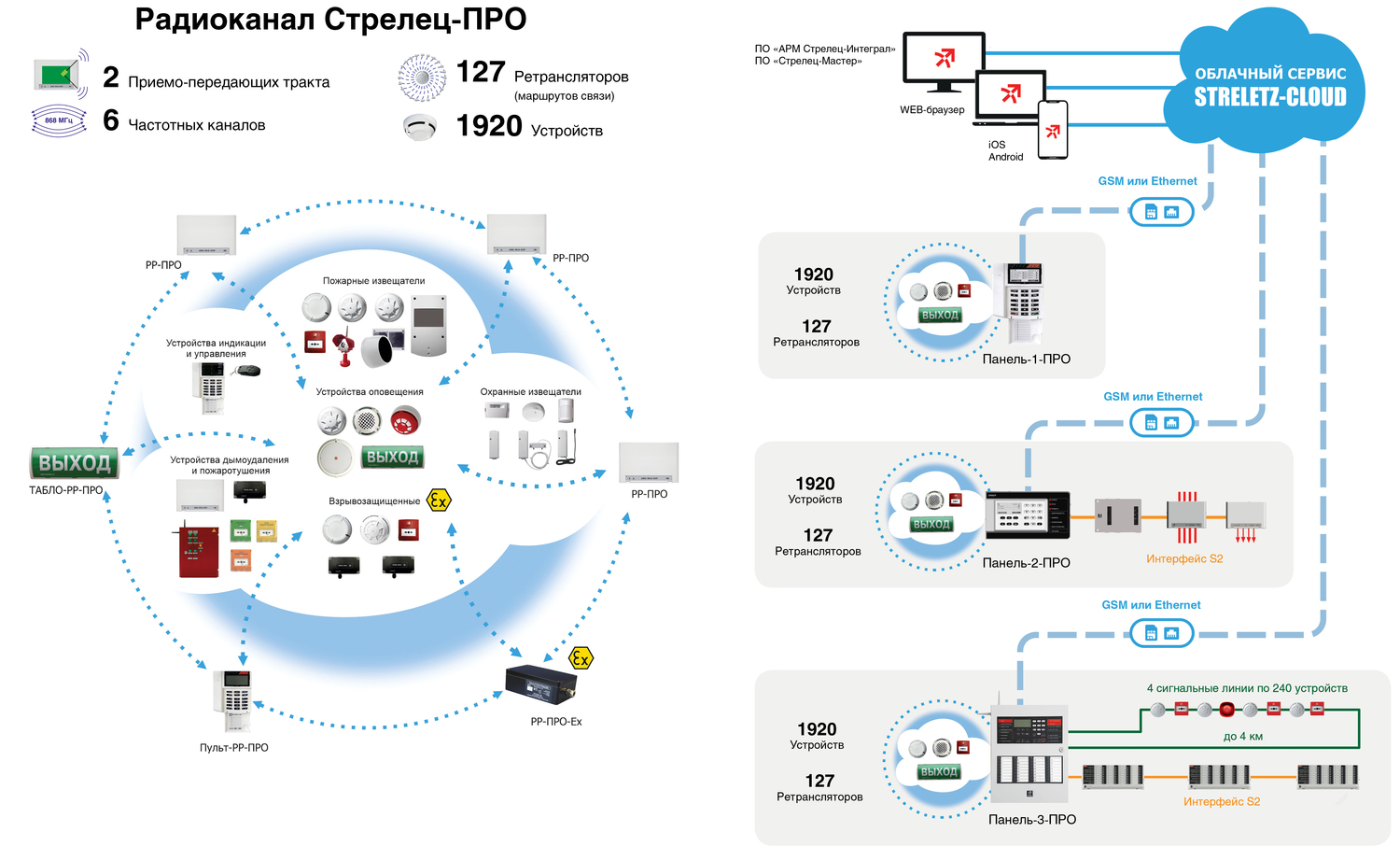

1. Структура, состав и принцип построения "Стрельца-ПРО".
2. Радиопланирование в жилом доме.
3. Системы здания.
4. Дизайнерская линейка пожарных устройств Deco Line.
5. Облачный сервис Streletz-Cloud.


ЭКОНОМИКА.

1. Экономика "Стрельца-ПРО". Что дешевле: "Стрелец" или провод?
2. Стоимость обслуживания и владения объектом.
3. Мировая динамика цен на кабельную продукцию.
4. Выгода "Стрельца-ПРО" в цифрах.
5. Жилые комплексы на "Стрельце-ПРО".
6. Типовые проекты ЖК на "Стрельце-ПРО".

C ужесточением нормативных требований к пожарным системам проектировщики всё чаще выбирают "Стрелец-ПРО": радиоканал с многосвязной маршрутизацией автоматически выдерживает требование о единичной неисправности (без сложных кольцевых проводных линий и дорогих огнестойких материалов), а зоны контроля в радиосистеме — программные и легко меняются при перепланировках.

Поэтому сегодня проектировать пожарную сигнализацию на "Стрельце-ПРО" проще, надёжнее и дешевле, чем на проводных системах, и с каждым обновлением норм это преимущество только растёт.

Внесённые изменения в СП 6 и СП 3 уточняют требования к проектированию систем противопожарной защиты. Закреплены требования к электропитанию беспроводных устройств, уточнены правила прокладки линий СПЗ и случаи применения огнестойких и неогнестойких кабелей. Расширены и формализованы требования к СОУЭ: вместо типов введены способы оповещения — речевой, звуковой, световой и тактильный; определены параметры слышимости и разборчивости, порядок акустического расчёта, требования к зонированию, аварийному микрофону и т.д.

На этом фоне проектировать на радиоканальной системе "Стрелец-ПРО" становится ещё выгоднее: система уже соответствует логике новых норм, снижает объём кабельных трасс, имеет в составе весь необходимый набор устройств для оснащения объектов любой сложности. Радиоканальные и гибридные решения сокращают сроки монтажа, уменьшают затраты на кабельную инфраструктуру и повышают гибкость проектных решений.

СП 486.1311500.2020, Таблица 1, п. 6.1: Согласно перечню зданий, подлежащих защите АУП и СПС, жилые многоквартирные здания должны быть оборудованы СПС в независимости от площади.
СП 484.1311500.2020, Таблица А.1, п. 3: Согласно таблице А.1, многоквартирные жилые дома при высоте здания более 28 м (более 9 этажей) должны быть оборудованы адресной СПС.

Нормативная база обязывает оснащать все многоквартирные дома пожарной сигнализацией. "Стрелец-ПРО" — это адресная система, поэтому она может быть установлена в любых жилых зданиях, независимо от этажности и площади.

СП 484.1311500.2020 Б.З. ИП, взаимодействующими с ППКП и ППКПУ по линиям связи, следует оснащать все помещения многоквартирных жилых зданий с учетом исключений, регламентируемых СП 486.1311500.

СП 484.1311500.2020 Б.5. Лифтовые холлы, межквартирные коридоры и другие помещения общего пользования (за исключением помещений стоянок автомобилей) должны быть оснащены дымовыми ИП СПС. При необходимости оснащения СПС помещений стоянок автомобилей выбор типа (по контролируемому фактору) ИП, размещаемых в помещениях стоянок автомобилей, определяется проектировщиком.

Б.6. ИПР должны быть оснащены помещения общего пользования, при этом размещение ИПР в каждом помещении общего пользования одного этажа (за исключением помещений, имеющих непосредственный выход наружу из здания) допускается не осуществлять.

Для защиты помещений общего пользования применяются дымовые извещатели Аврора-Д-ПРО и ручные извещатели ИПР-ПРО. У нас также есть все необходимые решения для оборудования автомобильных парковок, включая Панель-ПТ для управления пожаротушением и линейку проводного оборудования "Спектр". В качестве ППКП используются несколько Панелей-3-ПРО, объединённых по межпанельному интерфейсу.

СП 484.1311500.2020 Б.4. Помещения квартиры (кроме кухонь и прихожих) оснащаются дымовыми ИП СПС, кухни и прихожие оснащаются тепловыми ИП СПС. В жилых помещениях (комнатах) ИП СПС могут быть заменены на автономные дымовые ИП в случаях, не противоречащих требованиям иных нормативных документов по пожарной безопасности.

СП 484.1311500.2020 Б.8. При оснащении квартиры или одноквартирного жилого здания более чем одним автономным ИП рекомендуется объединять все автономные ИП в сеть (функция солидарного включения) в пределах квартиры или одноквартирного жилого здания.

Все помещения квартир также должны быть оснащены пожарными извещателями. На кухнях и в прихожих устанавливаются тепловые извещатели (Аврора-Т-ПРО), а в комнатах – дымовые (Аврора-Д-ПРО). При этом извещатели в комнатах могут быть заменены на автономные с возможностью синхронного запуска. В "Стрельце-ПРО" есть извещатели со встроенным оповещателем Аврора-ДС-ПРО, Аврора-ДО-ПРО, Аврора-ТО-ПРО и Аврора-ДТО-ПРО. Они запускаются от собственного пожара как автономные, при этом могут работать синхронно и передают сигнал о пожаре на ППКП.

СП 3.13130.2026, Таблица Б.1: В многоквартирных жилых домах высотой до 28 м применяется звуковое оповещение, выше 28 м – речевое.

6.11.1 Во всех помещениях зданий и сооружений, на эксплуатируемой кровле (террасе), где требуется речевой способ оповещения, должна быть обеспечена разборчивость передаваемой речевыми ОП не менее чем на 90% площади помещения на высоте 1,5 метра от уровня пола (покрытия) с учетом эквивалентного УЗД постоянного шума, отражения звуковых волн и частотных характеристик передаваемых речевых сообщений. В помещениях квартир при речевом способе оповещения разборчивость речи должна обеспечиваться на высоте 1,5 метра от уровня пола не менее чем в одном помещении.

В большинстве современных новостроек (9 этажей и выше) необходимо применять речевой способ оповещения. Помимо стандартного оповещателя Орфей-ПРО, в "Стрельце-ПРО" также есть блок речевого оповещения Орфей-РР-ПРО. Он имеет 2 выхода по 10 Вт на 4-омной нагрузке. Можно установить по одному такому модулю на каждом этаже – он обеспечит оповещение всего коридора и будет также выполнять функцию ретранслятора. Обеспечить необходимый уровень звукового давления в квартирах проще всего с помощью извещателей со встроенным речевым оповещателем Аврора-ДО-ПРО и Аврора-ТО-ПРО.

СП 7.13130.2020, п. 7.20: Управление исполнительными элементами оборудования противодымной вентиляции должно осуществляться в автоматическом (от автоматической пожарной сигнализации или автоматических установок пожаротушения) и дистанционном (с пульта дежурной смены диспетчерского персонала и от кнопок, установленных у эвакуационных выходов с этажей или в пожарных шкафах) режимах. Управляемое совместное действие систем регламентируется в зависимости от реальных пожароопасных ситуаций, определяемых местом возникновения пожара в здании - расположением горящего помещения на любом из его этажей. Заданная последовательность действия систем должна обеспечивать опережающее включение вытяжной противодымной вентиляции от 20 до 30 с относительно момента запуска приточной противодымной вентиляции. Во всех вариантах требуется отключение систем общеобменной вентиляции и кондиционирования с учетом положений СП 60.13330.2011.

Чтобы реализовать управление противодымной вентиляцией согласно СП 7, можно использовать исполнительный блок Клапан-ПРО 24 или Клапан-ПРО 220. Он может быть активирован автоматически по сигналу от ППКП или дистанционно при помощи устройств дистанционного пуска УДП-ПРО исп. ДУ, установленных у эвакуационных выходов с этажей. Логика работы исполнительных блоков Клапан-ПРО позволяет сделать опережающее включение вытяжной противодымной вентиляции относительно момента запуска приточной противодымной вентиляции.
Для управления вентиляторами приточно-вытяжной противодымной вентиляции различной мощности можно использовать радиоканальные шкафы управления вентиляцией ШУВ-ПРО.

СП 1.13130: 9.2.1. Пожаробезопасные зоны могут предусматриваться следующих типов: 1 тип: помещение, выделенное конструкциями с нормируемым пределом огнестойкости, с подпором воздуха при пожаре непосредственно в помещение, либо в тамбур-шлюз на входе в указанное помещение, либо отделенное воздушной зоной, размещенной перед входом в указанное помещение.
9.2.2. Пожаробезопасные зоны 1-го типа могут предусматриваться: в отдельных помещениях; в лифтовых холлах.

СП 7.13130.2020: 7.14 Подачу наружного воздуха при пожаре системами приточной противодымной вентиляции следует предусматривать: р) в помещения безопасных зон на этаже с очагом пожара.
7.17. Для систем приточной противодымной вентиляции следует предусматривать: е) подогрев воздуха, подаваемого в помещения безопасных зон с расходом, определенным с учетом утечек через закрытые двери таких помещений.

Согласно требованиям к системам вентиляции и кондиционирования, приточная противодымная вентиляция должна обеспечивать подачу наружного воздуха в "безопасные помещения", к которым, согласно СП1, относятся лифтовые холлы. Для решения этой задачи в "Стрельце-ПРО" может использоваться шкаф управления вентиляторами ШУВ-ПРО.

Шкаф управления вентилятором	ШУВ-ПРО (0.55/230)	Шкафы управления вентилятором и одним электрокалорифером	ШУВ-ПРО (0.55/230/ЭК/4.5/400)
			ШУВ-ПРО (1.5/400)	ШУВ-ПРО (0.55/230/ЭК/6/400)
			ШУВ-ПРО (3/400)	ШУВ-ПРО (0.55/230/ЭК/12/400)
			ШУВ-ПРО (5.5/400)	ШУВ-ПРО (0.55/230/ЭК/27/400)
			ШУВ-ПРО (7.5/400)	ШУВ-ПРО (1.5/400/ЭК/4.5/400)
			ШУВ-ПРО (11/400)	ШУВ-ПРО (1.5/400/ЭК/6/400)
			ШУВ-ПРО (15/400)	ШУВ-ПРО (1.5/400/ЭК/12/400)
			ШУВ-ПРО (18.5/400)	ШУВ-ПРО (1.5/400/ЭК/16.5/400)
			ШУВ-ПРО (22/400)	ШУВ-ПРО (1.5/400/ЭК/21/400)
			ШУВ-ПРО (30/400)	ШУВ-ПРО (1.5/400/ЭК/27/400)
			ШУВ-ПРО (37/400)	ШУВ-ПРО (1.5/400/ЭК/33/400)

СП 10 13130.2020, п. 6.1.6: В ВПВ должно быть предусмотрено: - автоматическое включение пожарных насосов; - ручное включение (местное включение) пожарных насосов - из насосной станции; - дистанционное включение пожарных насосов.
Примечание: Дистанционное включение пожарных насосов допускается предусматривать из диспетчерского пункта либо пожарного поста, а также от кнопок ручного пуска, установленных возле или внутри пожарных шкафов ВПВ.

Чтобы осуществить управление пожарным насосом так, как это определено в СП 10, используйте приборы ШУПН-ПРО и УДП-ПРО исп.ПТ. ШУПН-ПРО - это шкаф управления насосом, его ручное включение можно осуществить непосредственно с кнопки на лицевой крышке. УДП-ПРО - это радиоканальная кнопка дистанционного пуска, которая может быть установлена в диспетчерском пункте или на пожарном посту.

ГОСТ 34442-2018: 5.1.1 Общие положения. При возникновении пожара в здании система пожарной сигнализации здания направляет в систему управления лифта электрический сигнал, инициирующий включение режима работы лифта "Пожарная опасность".
5.1.3 Включение режима работы лифта "Пожарная опасность". Включение режима работы лифта для возврата кабины лифта на назначенный этаж следует проводить одним из нижеуказанных способов: a) включение режима работы лифта вручную, например с использованием ключевого переключателя, или b) включение в автоматическом режиме, например сигналом от системы пожарной сигнализации здания.

Согласно ГОСТу, в лифтовом оборудовании должен быть предусмотрен режим "Пожарная опасность", который может быть активирован автоматически по сигналу от пожарной сигнализации здания. Для реализации этой задачи в "Стрельце-ПРО" нужно подключить к лифтовому шкафу исполнительный блок ИБ1-ПРО или релейные контакты ретранслятора РР-ПРО.

Правила противопожарного режима в Российской Федерации: 27. При эксплуатации эвакуационных путей, эвакуационных и аварийных выходов запрещается: а) устраивать на путях эвакуации пороги (за исключением порогов в дверных проемах), устанавливать раздвижные и подъемно-опускные двери и ворота без возможности вручную открыть их изнутри и заблокировать в открытом состоянии, вращающиеся двери и турникеты, а также другие устройства, препятствующие свободной эвакуации людей, при отсутствии иных (дублирующих) путей эвакуации либо при отсутствии технических решений, позволяющих вручную открыть и заблокировать в открытом состоянии указанные устройства. Допускается в дополнение к ручному способу применение автоматического или дистанционного способа открывания и блокирования устройств.

ГОСТ Р 51241-2008: 5.3.1 Автономные СКУД должны обеспечивать ручное, полуавтоматическое или автоматическое открывание УПУ для прохода при аварийных ситуациях, пожаре, технических неисправностях в соответствии с правилами установленного режима и правилами противопожарной безопасности.

Правила противопожарного режима устанавливают, что все двери, турникеты, шлюзы, проходные кабины и ворота с контролем доступа в жилых зданиях должны иметь возможность ручной и/или автоматической разблокировки, чтобы не препятствовать эвакуации во время пожара. Для выполнения этого требования к контроллеру СКУД необходимо подключить исполнительный блок ИБ1-ПРО. Он может подать сигнал на разблокировку дверей автоматически при возникновении пожара в системе либо по нажатию на радиоканальную кнопку разблокировки дверей УДП-ПРО исп. АВ.

СП 6.13130.2025 п. 6.4: Линии связи и слаботочные линии питания СПЗ (до 50 В~ / 75 В=) при параллельной прокладке должны быть разнесены не менее чем на 300 мм. Исключения – участки до 1 м и места пересечений.

С силовыми линиями (от 110 В) – те же 300 мм для любых кабелей СПЗ (как линий связи, так и линий питания), но без исключений: пересечения и короткие участки не допускаются.

СП 6.13130.2025 п. 6.5: Линии СПЗ нельзя прокладывать в одной трассе с кабелями иного назначения – только отдельные короба и трубы.

СП 6.13130.2025 п. 6.8: Запрещено использовать две и более пары жил или волокон одного кабеля для организации одной или нескольких кольцевых линий связи.

СП 6.13130.2025 п. 6.9: Нельзя прокладывать оба полукольца одной кольцевой линии в одном коробе, трубе, штробе или лотке – то есть использовать одну трассу "туда и обратно".

Новая нормативная база в сфере пожарной безопасности во многом усложнила принцип построения систем АПС. Однако благодаря применению радиоканальных технологий и нового класса приемно-контрольных приборов проектировать систему "Стрелец-Интеграл" так же просто, как и раньше.

ИСБ "Стрелец-Интеграл" - комбинированное решение, объединяющее в себе радиоканальную и проводную составляющие. Таким образом, при формировании проектных решений для конкретного объекта, можно построить систему только на радиоканальном варианте оборудования, на проводном или их комбинации.

В многоквартирных домах (и подобных зданиях) наиболее оптимальной схемой построения радиосети является установка одного ретранслятора на лестничных площадках каждого этажа в каждой парадной.

Благодаря тому, что диаграмма направленности ретрансляторов сферическая, в зону их покрытия попадают также и соседние этажи. В случае с железно-бетонными перекрытиями можно ожидать, что к ретрансляторам будут подключаться извещатели, установленные на 1-2 этажа выше и ниже. Это обеспечивает высокий уровень «живучести» системы: каждый ретранслятор является резервным для соседних.

Для управления средствами пожарной автоматики в составе радиосистемы "Стрелец-ПРО" имеются следующие устройства: исполнительные блоки Клапан-ПРО 24, Клапан-ПРО 220, ИБ1-ПРО и шкафы управления ШУВ-ПРО, ШУЗ-ПРО и ШУПН-ПРО.

В данном видео кратко рассмотрены особенности монтажа устройств пожарной автоматики и более подробно показано подключение Клапана-ПРО 220 для управления огнезадерживающим клапаном с электромеханическим приводом Belimo BFL230.

"Стрелец-ПРО" представляет новую палитру цветовых решений для пожарных устройств. Помимо стандартного белого исполнения, линейка Deco Line предлагает три дополнительных цветовых решения:

Total Black – чёрный (RAL 9005)
Porsche – серый (RAL 7035)
Слоновая кость – бежевый (RAL 1015)
Эти благородные оттенки идеально сочетаются с любым интерьером, позволяя создать гармоничное и безопасное пространство без ущерба для эстетики. Линейка Deco Line ориентирована на объекты, где важны не только функциональные характеристики оборудования, но и его внешний вид. Устройства доступны с различными декоративными покрытиями: под дерево, камень, с эффектом soft-touch, а также с дизайнерскими орнаментами.

Облачный сервис Streletz-Cloud является незаменимым решением для обслуживания систем в многоквартирных жилых домах. Он позволяет из любой точки мира, имея доступ в Интернет, производить управление и мониторинг систем через Web-браузер (Стрелец-WEB), мобильное приложение (для iOS и Android) и программное обеспечение "Стрелец-Мастер" и "АРМ "Стрелец-Интеграл".

Работа со "Streletz-Cloud" возможна при использовании новых контрольных панелей Панель-1-ПРО,  Панель-2-ПРО и Панель-3-ПРО.

Для проектно-монтажных организаций "Стрелец" – это ключ к росту бизнеса

Экономика предельно ясна: пока конкуренты делают один объект на проводах, вы делаете пять на радио. Быстрее получаете деньги, оборачиваемость компании растёт. Меньше людей в бригаде – больше прибыль на человека. С монтажом справится даже девушка!

Для заказчиков "Стрелец" – это средство от головной боли

Со "Стрельцом" не нужно сверлить стены, разбирать потолок, портить ремонт. Монтаж без вывода объекта из эксплуатации, т.е. ваш бизнес продолжает приносить деньги. А если объект новый, лучше не рисковать сроками сдачи из-за проблем с установкой проводной системы. Неустойки и штрафы – это большие деньги. Перестрахуйтесь и выберите "Стрелец"!

Беспроводное оборудование несомненно дороже проводных аналогов, но благодаря тому, что установка проводной СПС сопровождается затратами на расходные материалы и монтажные работы, зачастую можно говорить о том, что стоимость проекта на проводной и беспроводной системе для многих объектов эквивалентна. При этом одним из главных преимуществ беспроводных систем является максимально простой и оперативный монтаж, благодаря отсутствию необходимости проведения масштабных строительно-монтажных работ.

Одно из преимуществ пожарной радиосистемы «Стрелец-ПРО» - отсутствие проблем и дополнительных трат при обслуживании. Как это возможно?

Беспроводные технологии развиваются семимильными шагами: энергопотребление радиомодемов уменьшается с каждым поколением, протоколы обмена данных постоянно оптимизируются, элементы питания совершенствуются. "Стрелец-ПРО" разработан в гармонии с современными тенденциями. Устройства радиосистемы работают от одного комплекта батарей на протяжении всего срока эксплуатации – 10 лет.

Отсутствие проводов минимизирует ложные тревоги и позволяет легко переоснастить систему без сложных и дорогостоящих работ с кабельными трассами. Облачный сервис Streletz-Cloud упрощает обслуживание: информация о состоянии каждого устройства доступна удаленно в любое время.

При обслуживании радиосистемы «Стрелец-ПРО» не нужно выполнять регулярные прозвоны линий и измерения сопротивления изоляции, не нужно монтировать новые кабельные трассы при ремонте или модернизации системы, не нужно менять провода и оборудование из-за ложных тревог. В «Стрельце-ПРО» новые извещатели легко программируются и монтируются, а ЗКПС формируются программно, без привязки к связям в системе. Любая компания может обслуживать радиосистему «Стрелец-ПРО» без риска крупных переделок.

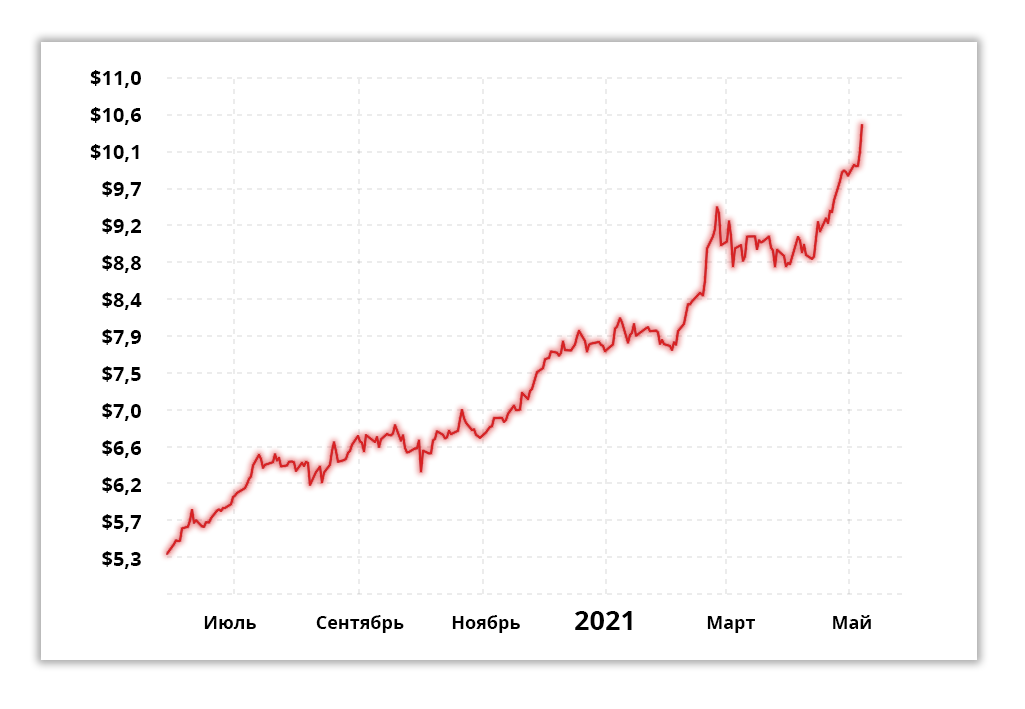

При разработке проекта необходимо  также учитывать мировую динамику цен на кабельную продукцию. В течение последнего года цены на медь росли и сейчас достигли своего исторического максимума.
Удорожание кабельной продукции затронет большое число отраслей экономики, в том числе и слаботочные системы. Новый свод правил СП484 обязывает применять больше кабельных линий связи, а цены на кабель растут.

Выход из ситуации - радиоканальные технологии, которые позволят обезопасить исполнение будущих проектов и прибыльность компании.

Те, кто хоть раз пробовал устанавливать радиоканальное оборудование, уже убедился в том, что конечная стоимость системы «под ключ» не выше, а зачастую ниже, чем для проекта на проводной системе. Несмотря на то, что беспроводное оборудование дороже, вы тратите меньше времени на монтаж и значительно экономите на строительных материалах, кабеле и его оснастке. Однако многие специалисты проектно-монтажных организаций продолжают делать выбор в пользу проводных систем под предлогом того, что монтаж оборудования – это то, на чём они зарабатывают, и им не выгодно делать меньше работы и получать за это меньше денег.

Но стоимость монтажных работ – это далеко не полная картина. Важно также смотреть на прибыль, которую вы получили от проекта в расчёте на день или на одного работника. Именно это даёт полное представление об эффективности работы вашей организации. Компания, которая делает много проектов в короткий срок, всегда будет зарабатывать больше, чем компания, которая растягивает работы по каждому своему проекту. Ниже приведено сравнение трёх смет для систем от разных производителей для одного и того же здания. Сравнение хорошо иллюстрирует реальную выгоду от использования радиоканала.

Шкафы управления двумя пожарными насосами	ШУПН-ПРО (1,5/400)	Шкафы управления задвижкой	ШУЗ-ПРО (0.55/230)
			ШУПН-ПРО (3/400)	ШУЗ-ПРО (1,5/400)
			ШУПН-ПРО (5,5/400)	-
			ШУПН-ПРО (7.5/400)	-
			ШУПН-ПРО (11/400)	-
			ШУПН-ПРО (15/400)	-

"Стрелец-ПРО" для жилых комплексов

Структура ИСБ "Стрелец-Интеграл"

ИСБ "Стрелец-Интеграл" для жилых комплексов

Размер файла: 58.28 мб

Содержание

1.1. Новые СП 484.1311500.2020, СП 3.13.130.2026, СП 6.13.130.2025

1.2. Безопасность ЖК в свете новых норм

Адресные и неадресные системы

Извещатели в помещениях общего пользования

Извещатели в квартирах

Оповещение в доме и квартирах

Управление противодымной вентиляцией

Управление приточной вентиляцией

Управление пожарным насосом

Управление лифтом

Управление СКУД

1.3. Монтаж кабельных линий в соответствии с СП 6

1.4. Монтаж кабельных линий в соответствии с СП 3

В многоквартирных домах нерезервированная линия допустима только внутри этажа одной секции:

2.1. Структура, состав и принцип построения "Стрельца-ПРО"

2.2. Радиопланирование в жилом доме

2.3. Системы здания

2.4. Дизайнерская линейка пожарных устройств Deco Line

Декоративные покрытия под любой интерьер

Камень

Дерево

Soft-touch

Дизайнерские

2.5. Облачный сервис Streletz-Cloud

3.1. Экономика "Стрельца-ПРО". Что дешевле: "Стрелец" или провод?

3.2. Стоимость обслуживания и владения объектом

3.3. Мировая динамика цен на кабельную продукцию

3.4. Выгода "Стрельца-ПРО" в цифрах

3.5. Жилые комплексы на "Стрельце-ПРО"

123 жилых дома в Академическом, Екатеринбург

Общежития Университета Иннополис, Казань

ЖК в Курчатове, Курская область

3.6. Типовые проекты ЖК на "Стрельце-ПРО"
